Снятие и установка наружных зеркал заднего вида и компонентов (Skoda Felicia Typ 791)

Оглавление: Сборки зеркал с ручной регулировкой…↓ Сборки электроприводных зеркал ↓ Стекло зеркала ↓ Выключатель управления ↓

Компоненты сборки наружного зеркала заднего вида

1 - Корпус; 2 - Стекло зеркала; 3 - Крепежные винты; 4 - Панель декоративной отделки; 5 - Гайка; 6 - Защитный чехол; 7 - Винт

Сборки зеркал с ручной регулировкой положения

1. Типичные компоненты сборки наружного зеркала заднего вида представлены на иллюстрации.

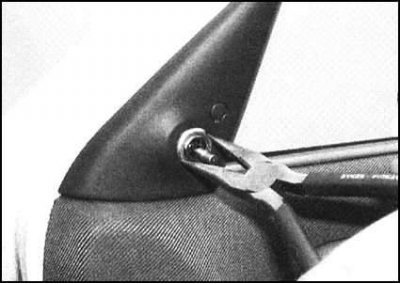

2. Снимите с рукоятки регулировки положения зеркала резиновый защитный чехол, затем отдайте гайку на корпусе регулятора.

Снятие и установка наружных зеркал заднего вида и…

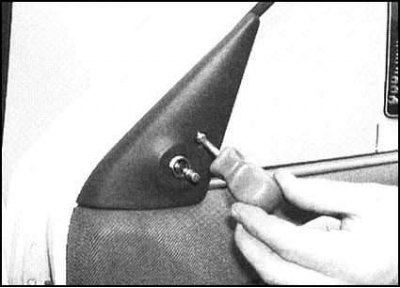

3. Поддев, снимите декоративную заглушку, отдайте крепежный винт и снимите с двери треугольную декоративную панель.

4. Выверните крепежные винты и снимите сборку зеркала с двери. Снимите изоляционную прокладку, установленную между опорой зеркала и дверью и проверьте ее состояние. Дефектная прокладка подлежит замене.

5. Установка производится в обратном порядке.

Сборки электроприводных зеркал

1. Поддев, извлеките декоративную заглушку, затем выверните крепежный винт и снимите с двери треугольную декоративную панель.

2. Выверните крепежные винты и снимите сборку зеркала с двери, попутно рассоединив разъем электропроводки. Снимите изоляционную прокладку. Поврежденная прокладка подлежит замене.

3. Установка производится в обратном порядке.

Стекло зеркала

Примечание. Стекло защелкнуто в рамке посредством фиксаторов и при неаккуратном выполнении процедуры легко может треснуть.

1. Наклоните стекло зеркала до упора вверх, затем проденьте пластмассовый или деревянный клин между основанием стекла и кожухом рамки и, аккуратно поддев, отделите стекло от приводного электромотора/регулятора.

2. Снимите стекло с рамки и отсоедините электропроводку от нагревательного элемента.

3. При установке не забудьте подсоединить электропроводку и проследите за надежностью защелкивания стекла на электромоторе/регуляторе (прикладывайте усилие только к центральной части стекла с целью минимизации случайного повреждения последнего). Удостоверившись в надежности фиксации стекла, отрегулируйте зеркала, приведя его в рабочее положение.
