Внутренняя ручка
Снятие
1. Снимите панель внутренней обивки двери (см. Снятие и установка панелей внутренней обивки дверей).
2. Отпустите стяжной винт хомута крепления исполнительного штока, сдвиньте ручку вперед и отделите ее от двери. Обратите внимание, что при снятии ручки задней двери исполнительный шток кнопки выключения замка должен быть высвобожден из двери без отсоединения от ручки.
3. Отсоедините от ручки исполнительный шток дверного замка.
4. При соответствующей комплектации перед снятием ручки высвободите жгут электропроводки из фиксатора, расположенного в ее верхней части.
Установка
Установка производится в обратном порядке. Не забудьте затянуть стяжной винт хомута крепления исполнительного штока. Описание процедуры установки панели внутренней обивки приведено в разделе Снятие и установка панелей внутренней обивки дверей.
Наружные ручки передних дверей
Снятие
1. Снимите панель внутренней обивки и пластмассовый уплотнительный экран (см. Снятие и установка панелей внутренней обивки дверей).

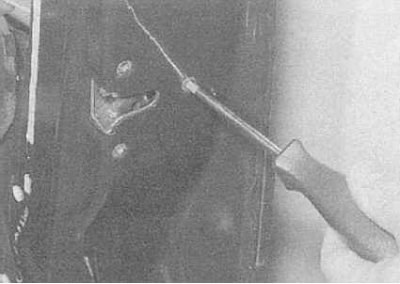

2. С заднего торца двери выверните три винта крепления замковой сборки. Высвободите исполнительный шток внутренней ручки из фиксатора на двери с целью обеспечения возможности поворота сборки.

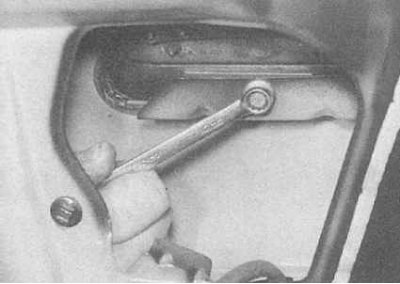

3. Внутри рамы двери отсоедините от замка исполнительный шток наружной ручки.
4. Через отверстие в дверной раме выверните крепежный винт.

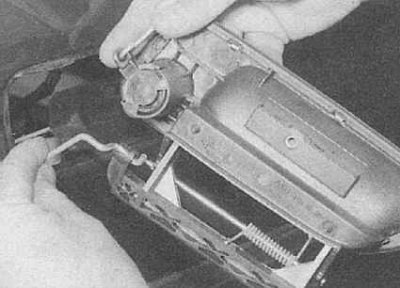

5. Снимите наружную ручку вместе с исполнительными штоками.
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Подсоединение исполнительного штока к замку проще произвести до закрепления замковой сборки винтами;
- b) Описание процедур установки уплотнительного экрана и панели внутренней обивки приведено в разделе Снятие и установка панелей внутренней обивки дверей.
Наружные ручки задних дверей
Снятие
1. Снимите панель внутренней обивки и пластмассовый уплотнительный экран (см. Снятие и установка панелей внутренней обивки дверей).
2. Полностью поднимите оконное стекло.

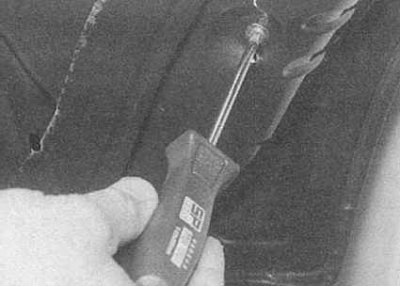

3. Выверните крепежный винт.

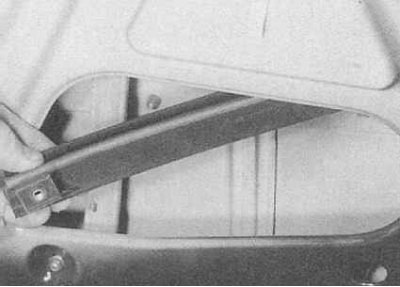

3. Извлеките из двери направляющий желоб оконного стекла.
4. Через отверстие в дверной раме выверните винт крепления наружной ручки.
5. Снимите наружную ручку двери и отсоедините исполнительный шток замка.
Установка
Установка производится в обратном порядке.
Цилиндр замка передней двери
Снятие
1. Откройте дверь, затем извлеките из отверстия доступа в ее заднем торце (сразу над замком) резиновую втулку.
2. Вставьте ключ в замок.
3. Проденьте длинную отвертку в отверстие доступа и отожмите стопорное кольцо крепления цилиндра замка.

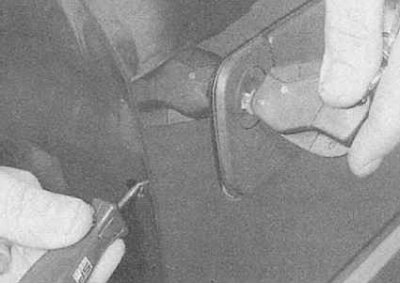

4. За ключ вытяните цилиндр замка из наружной ручки двери.
Установка
1. Заправьте цилиндр замка на свое штатное место, защелкнув его в стопорное кольцо.
2. Посадите в отверстие доступа в заднем торце двери резиновую втулку.
Сборка замка передней двери
Снятие

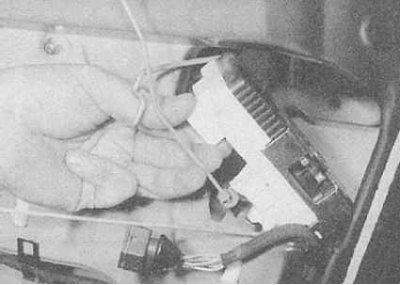

1. Снимите внутреннюю и наружную дверные ручки (см. выше), затем извлеките замок из двери в сборе с исполнительными штоками, при соответствующей комплектации отсоедините электропроводку.
Установка
Установка производится в обратном порядке.
Сборка замка задней двери
Снятие
1. Снимите наружную ручку двери (см. выше).
2. В заднем торце двери выверните три винта крепления замковой сборки.
3. Высвободите исполнительные штоки из фиксаторов на двери.

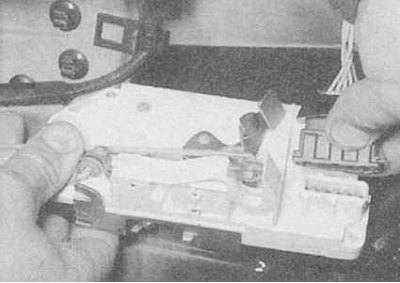

4. Через отверстие в дверной раме извлеките замок с подсоединенными к нему исполнительными штоками (постарайтесь запомнить установочное положение последних). При соответствующей комплектации отсоедините электропроводку.
Установка
Установка производится в обратном порядке. Проследите за правильностью установки исполнительных штоков.
