Защелка двери
1. Полностью поднимите стекло окна и снимите панель внутренней обивки двери и водозащитный экран (Раздел Снятие и установка панели внутренней обивки двери).
2. Отсоедините штоки тяг от защелки.
3. Поверните пластмассовый фиксатор вверх и отсоедините штоки тяг защелки.
4. Отдайте три крепежных винта с головками типа TORX. Возможно, для страгивания винтов потребуется ударная отвертка.

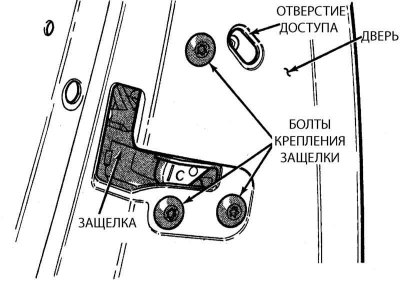

5. Отдайте болт крепления защелки.
6. Снимите защелку с двери.
7. Приложите защелку на установочное место и вверните крепежные болты. Прочно затяните болты.
8. Подсоедините к защелке штоки тяг.
9. Удостоверьтесь в адекватности запирания двери. В случае необходимости произведите регулировку положения защелки (ослабив для этого болты), добиваясь легкости защелкивания двери (ручка двери при этом должна оказываться заподлицо с поверхностью двери). После завершения установки ослабьте регулировочный винт тяги, продев ключ-шестигранник 5/32 дюйма (4,0 мм) в отверстие доступа в торце двери. Ослабьте регулировочный винт и толкните его вверх по прорези для выбора слабины тяги, затем затяните винт.
10. Проденьте ключ-шестигранник головкой в регулировочное отверстие, ослабьте винт и продвиньте его вверх по прорези для выборки слабины тяги.
Цилиндр замка
1. Снимите наружную ручку двери. Отсоедините тягу, воспользовавшись отверткой для выталкивания держателя и извлечения цилиндра замка из двери.
2. Установку производите в обратном порядке.
Наружная ручка
1. Отсоедините тягу наружной ручки (дистанционный привод) двери от защелки замка, отдайте крепежные гайки и снимите ручку с двери.
2. Детали установки наружной ручки и цилиндра замка двери.
3. Установите ручку на место, подсоедините тягу и наверните гайки. Прочно затяните гайки.
Внутренняя ручка
1. Отдайте крепежный болт, поверните ручку вперед и отсоедините тяги, затем снимите ручку с двери.
2. Отдайте болт (стрелка), поверните внутреннюю ручку вперед и отсоедините штоки тяг.
