Система электропитания дверных замков (без замка двери кабины водителя) Chevrolet Tahoe 1
«GMT 400»
Главная
Шевроле
Тахо
1992-2000, бензин
Электрооборудование
Электрические схемы
0

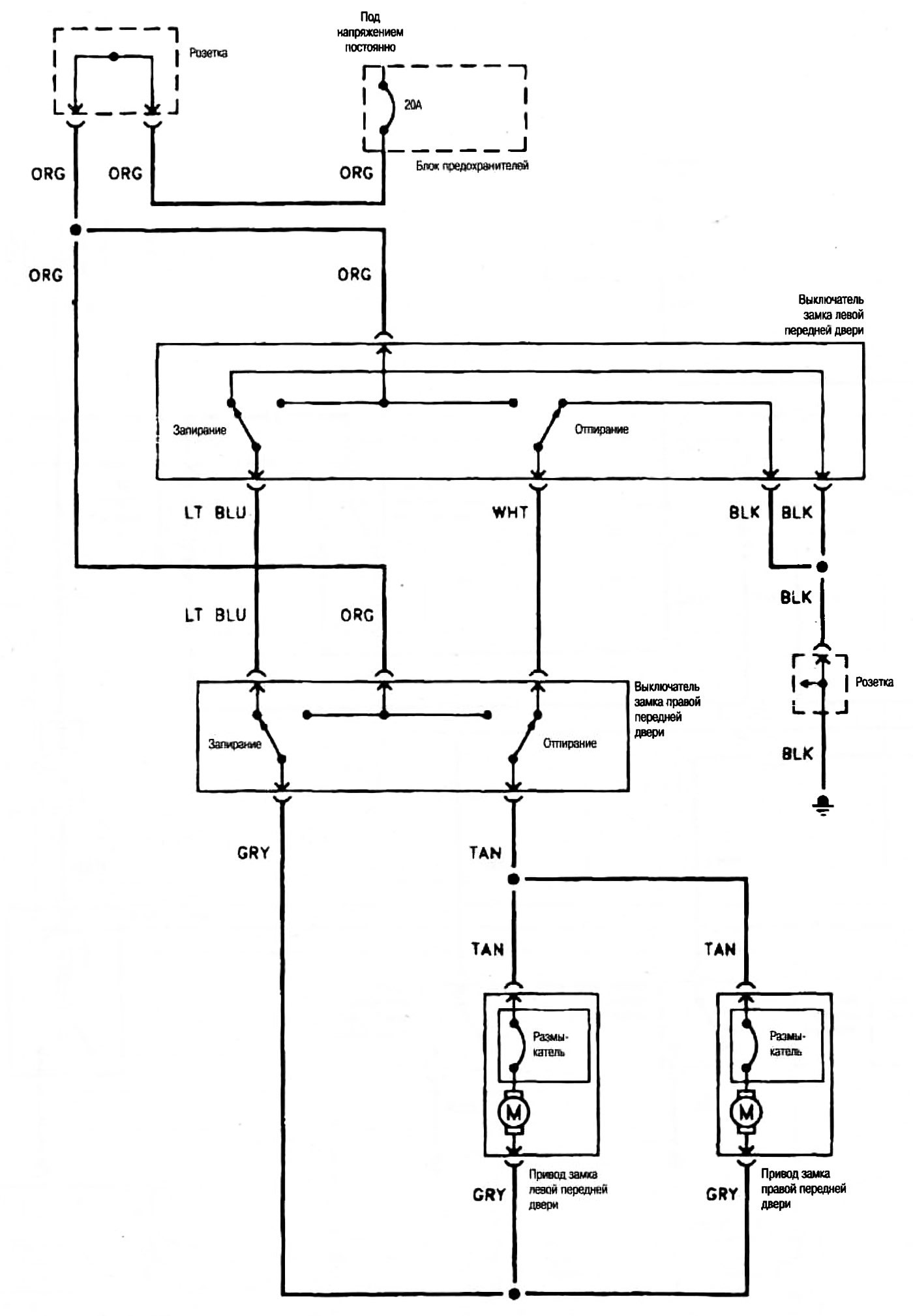

Система электропитания дверных замков (без замка двери кабины водителя)
Открыть большую картинку в новой вкладке »
