Снятие
Наружная ручка передней двери
1. Снимите панель внутренней облицовки двери (параграф 11).
2. Ножом обрежьте клейкую ленту, чтобы губчатый изолятор можно было отогнуть для доступа к замку.
3. Выверните два болта окантовки наружной ручки и снимите окантовку (см. рис. 14.3.а,б).

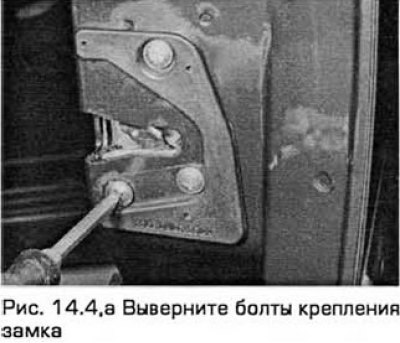

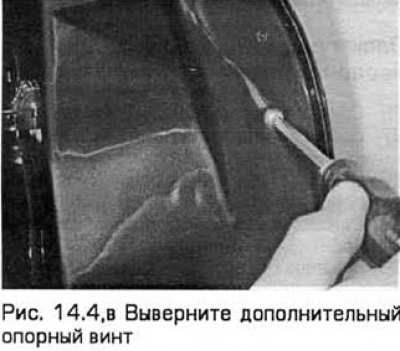

4. Выверните болты крепления замка на внутренней стороне двери у ее задней кромки. Снимите пластину замка. Выверните также дополнительный опорный винт (см. рис. 14.4,а-в).

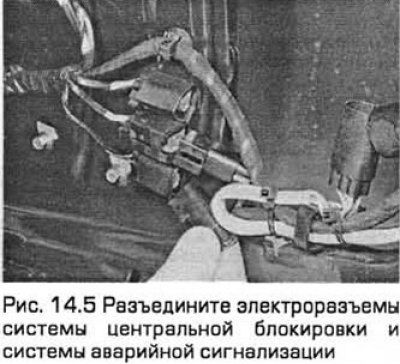

5. Открепите и отсоедините проводку, разъединяя электроразъемы системы центральной блокировки и системы аварийной сигнализации (см. рис. 14.5).
6. Разъедините электроразъем замка двери.

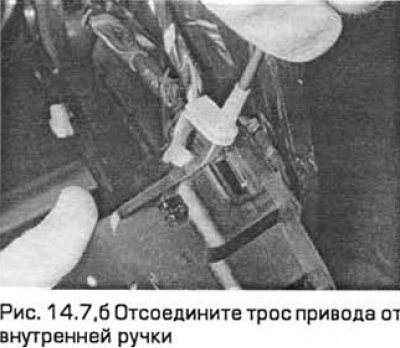

7. Отсоедините лампу подсветки внутренней ручки. Выверните винты и снимите внутреннюю ручку. Отсоедините трос привода от внутренней ручки (см. ниже) (см. рис. 14.7,а,б).

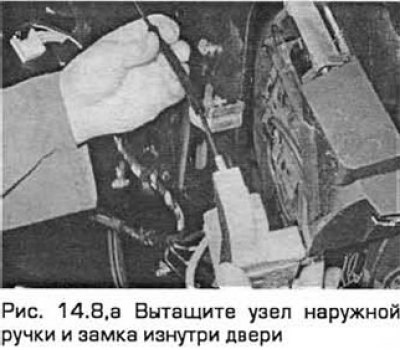

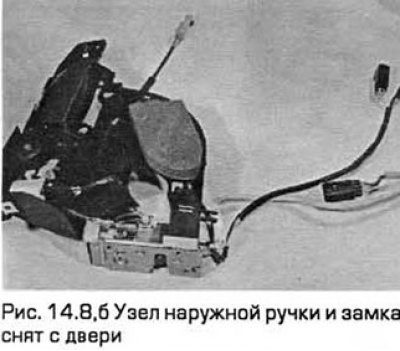

8. Поворачивая узел замка и рукоятку, разъедините электроразъемы систем аварийной сигнализации и центральной блокировки. Вытащите узел изнутри двери (см. рис. 14.8,а,б).

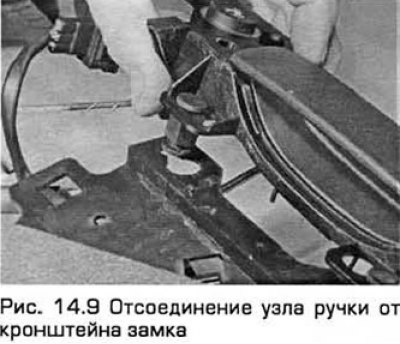

9. Для отсоединения узла ручки от кронштейна замка продвиньте резиновые выступы внутрь и вытолкните узел (см. рис. 14.9).

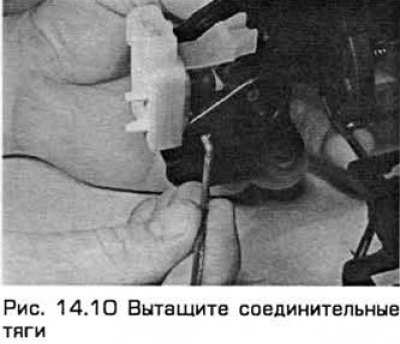

10. Для снятия самой рукоятки поверните рукоятку на четверть оборота и вытащите соединительные тяги (см. рис. 14.10).

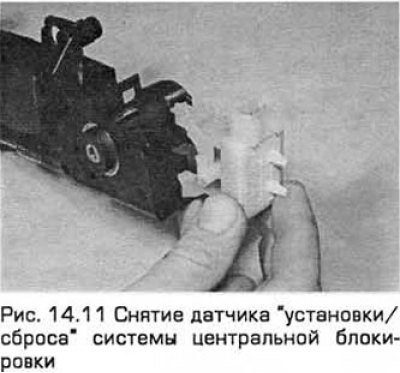

11. Снимите датчик аварийной сигнализации и датчик "установки-сброса" системы центральной блокировки (см. рис. 14.11).
(Информация скопирована с сайта: www.AutoInstruction.ru)
Наружная ручка задней двери
12. Снимите панель внутренней облицовки двери (параграф 11).
13. Ножом обрежьте клейкую ленту, чтобы губчатый изолятор можно было отогнуть для доступа к замку.
14. Вытащите заглушку из задней кромки двери. Затем выверните гайки крепления ручки (см. рис. 14.14,а,б).

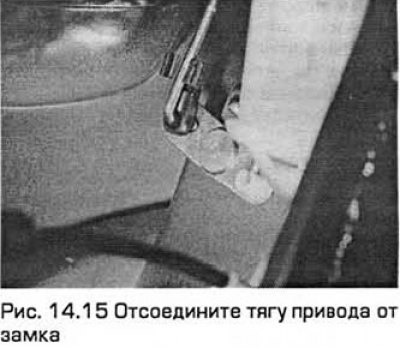

15. Снимите фиксатор и отсоедините тягу привода от замка (см. рис. 14.15).
16 Снимите ручку с наружной стороны двери (см. рис. 14.16).
Внутренняя ручка
17. Снимите панель внутренней облицовки двери (параграф 11).
18. Ножом обрежьте клейкую ленту, чтобы губчатый изолятор можно было отогнуть для доступа к замку.
19. Отсоедините лампу подсветки внутренней ручки.
20. Выверните винты и снимите внутреннюю ручку.
21. Для снятия троса сначала оттяните пластмассовый наконечник оболочки троса и заглушку. Нажимайте с небольшим усилием на рычаг привода (в положении блокировки рычага) до тех пор, когда трос совместится с прорезью для освобождения троса в нижней части держателя троса.
22. Выбейте втулку троса и отсоедините трос. Снимите узел ручки.
Цилиндр замка
23. Снимите наружную ручку (см. выше).

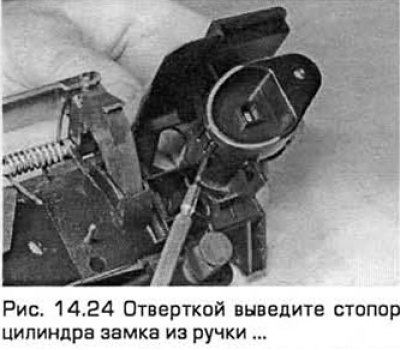

24. Отверткой выведите стопор цилиндра замка из ручки (см. рис. 14.24).

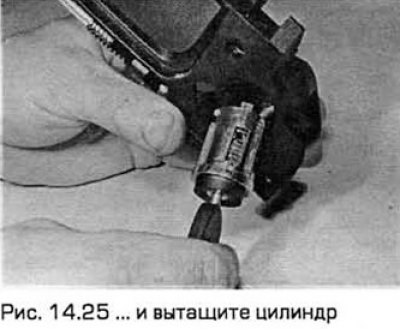

25. Вставьте в замок ключ и поверните его так, чтобы он зацепился с цилиндром, а затем вытащите цилиндр (см. рис. 14.25).
Электродвигатель замка - передняя дверь
26. Снимите наружную ручку (см. выше).
27. Освободите тягу привода от фиксатора и вытащите ее.
28. Отделите тягу привода от пластмассовой втулки, поворачивая ее на четверть оборота.
29. Освободите проводку датчика от фиксатора.
30. Отсоедините опорную пластину от замка.

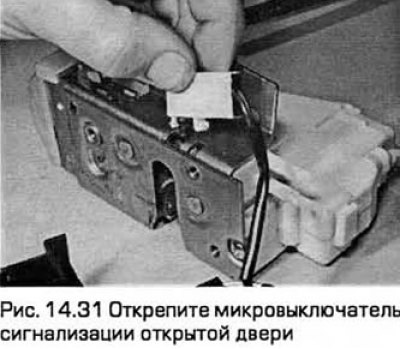

31. Освободите от фиксатора микровыключатель сигнализации открытой двери (см. рис. 14.31).
32. Отожмите и снимите пластмассовую панель с установочного выступа (см. рис. 14.32).
33. Вытащите оболочку троса из кронштейна замка (см. рис. 14.33). Затем поверните трос на четверть оборота, чтобы извлечь его из кривошипа.

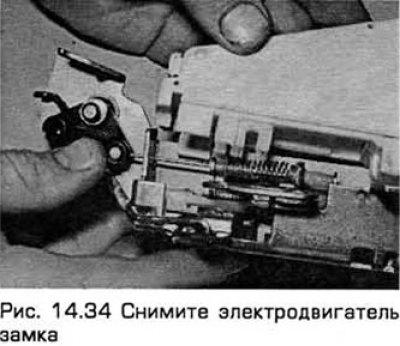

34. Выверните крепежные винты и снимите электродвигатель замка (см. рис. 14.34).
Электродвигатель замка - задняя дверь
35. Снимите наружную ручку (см. выше).
36. Выверните три крепежных винта замка.
37. Освободите проводку датчика от фиксаторов, удерживающих ее на двери.
38. Разъедините электроразъем замка двери.
39. Отсоедините лампу подсветки внутренней ручки.
40. Выверните винты и снимите внутреннюю ручку.
41. Снимите узел замка.
42. Освободите от фиксатора микровыключатель сигнализации открытой двери.
43. Отожмите и снимите пластмассовую панель с установочного выступа.
44. Вытащите оболочку троса из кронштейна замка. Затем поверните трос на четверть оборота, чтобы извлечь его из кривошипа.
45. Выверните крепежные винты и снимите электродвигатель замка.
Защелка
46. Карандашом пометьте положение защелки.
47. Выверните крепежные винты со шлицевой головкой и снимите защелку.
Фиксатор двери
48. Отсоедините отрицательный провод аккумулятора.
49. Выверните крепежные винты узла. На передней двери он крепится двумя винтами, на задней - одним.
50. Вытащите резиновую втулку из проема двери. Затем отверните крепежные гайки и снимите узел с двери.
Установка
Внутренняя и наружная ручки
51. Установка - в порядке, обратном снятию.
Цилиндр замка
52. Правильно установите фиксатор.
53. Совместите канавки цилиндра с канавками в ручке и рычаге привода. Затем аккуратно вдавите цилиндр в ручку так, чтобы защелкнулся фиксатор.
54. Остальные операции установки выполните в порядке, обратном снятию.
Электродвигатель замка
55. Установка - в порядке, обратном снятию.
Защелка
56. Установка - в порядке, обратном снятию. Защелка должна занимать симметричное положение относительно замка. При необходимости отрегулируйте ее положение прежде, чем затянуть винты.
Фиксатор двери
57. Установка - в порядке, обратном снятию.
