Предупреждение! Будьте осторожны при обслуживании специального натяжителя ремня (захвата). На моделях выпуска до 1996 года он содержит мощную пружину, которая при случайном срабатывании может нанести травму. На моделях выпуске с 1997 годе натяжитель срабатывает от пиропатрона, подобного применяемым в подушках безопасности. После срабатывания натяжители нельзя восстановить, их нужно заменять. Учтите, что ремни безопасности и связанные с ними компоненты, подвергшиеся ударной нагрузке, нужно заменить.
Снятие
Ремень переднего сиденья - модели выпуска до 1996 года
Примечание: Перед снятием застежки ремня необходимо специальным пластмассовым зажимом (имеющимся у дилеров) зафиксировать трос натяжителя, когда вы будете отсоединять его.
1. Снимите облицовку средней стойки и накладку.

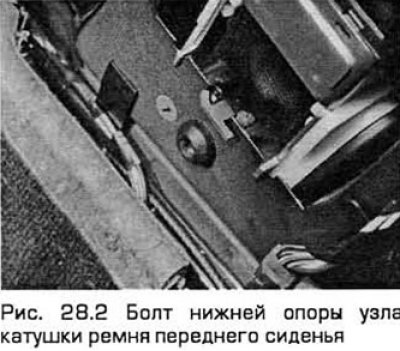

2. Выверните болты и снимите узел катушки ремня (см. рис. 28.2).

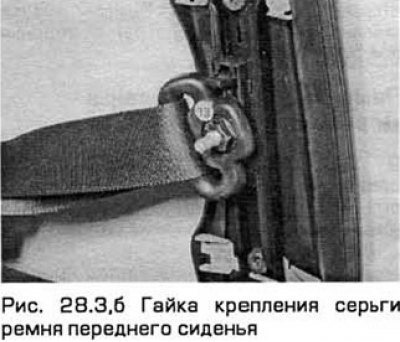

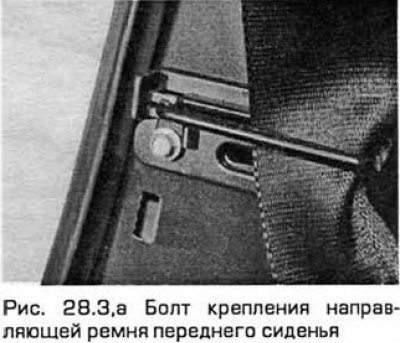

3. Выверните болт крепления направляющей ремня к средней стойке. Затем отверните гайку крепления серьги ремня (см. рис. 28.3,а,б).
4. Там, где необходимо, удалите винты и фиксаторы снимите панель облицовки, расположенную на боковой стороне сиденья внизу, для доступа к застежке ремня.

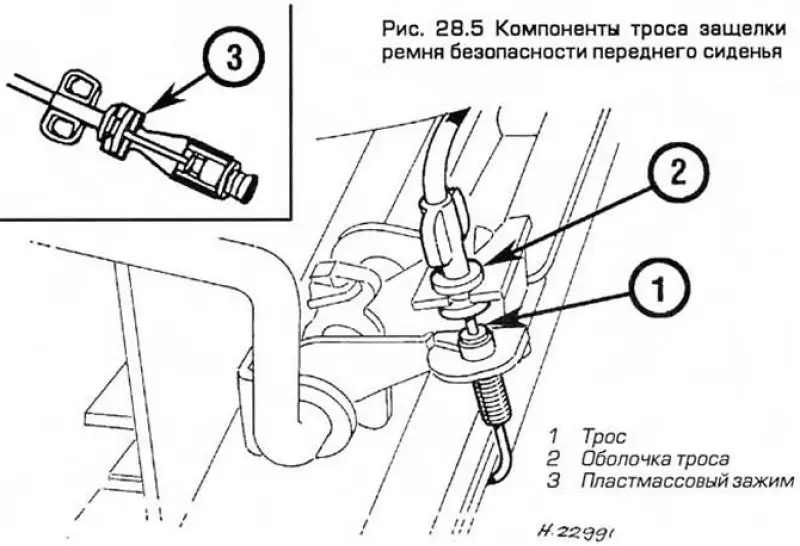

5. Потяните за трос натяжителя вниз и выведите его концевик из кронштейна. Поверните оболочку троса на 90° и снимите ее с кронштейна. Установите специальный пластмассовый зажим на трос натяжителя для блокировки его срабатывания (см. рис.28.5).

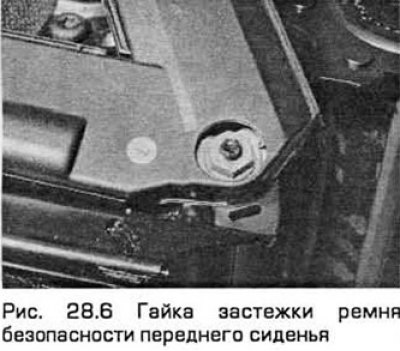

6. Отверните крепежную гайку (учтите, что на правом сиденье она имеет левую резьбу) и снимите застежку вместе с узлом захвата (см. рис. 28.6).
Предупреждение: При неосторожном обращении во время снятия захвата может произойти его срабатывание. Будьте внимательны.

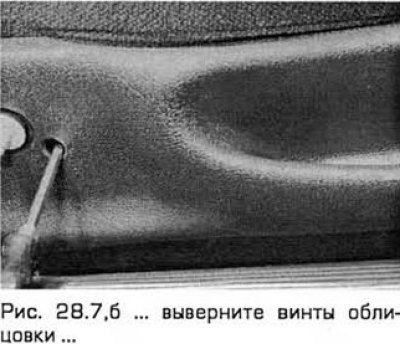

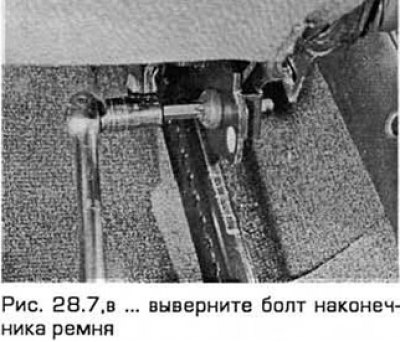

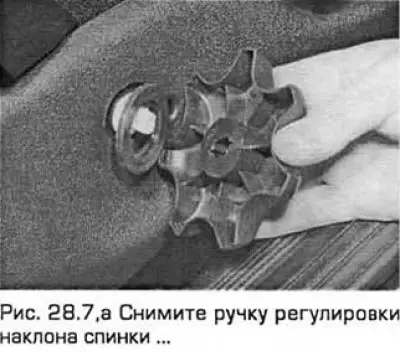

7. Снимите ручку регулировки наклона спинки и облицовку с боковой наружной стороны переднего сиденья. Выверните болт и снимите наконечник ремня с сиденья (см. рис. 28.7,а-в).
Ремень переднего сиденья - модели выпуска с 1997 года
8. На моделях с натяжителем, срабатывающим от пиропатрона. отсоедините отрицательный провод аккумулятора (глава 5А) и уберите его в сторону от аккумулятора.
Предупреждение! Перед продолжением работы подождите две минуты с целью предосторожности от случайного срабатывания натяжителя. За это время разряжается конденсатор системы.
9. Снимите облицовку средней стойки и накладку.
10. Выверните болты и снимите узел катушки ремня со стойки.
11. Выверните болт крепления направляющей ремня к средней стойке. Затем отверните гайку крепления верхней серьги ремня.
12. Там. где необходимо, удалите винты и фиксаторы снимите панель облицовки, расположенную на боковой стороне сиденья внизу, для доступа к застежке ремня.

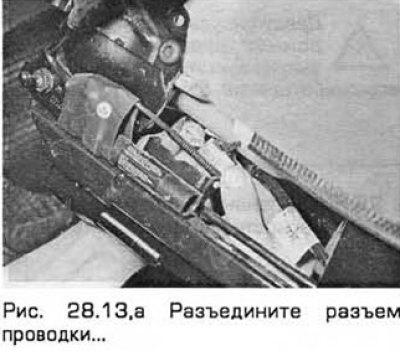

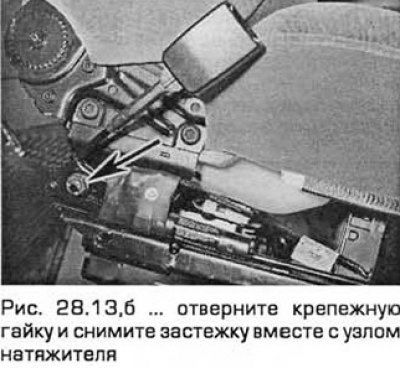

13. Разъедините разъем проводки натяжителя. Отверните крепежную гайку и снимите застежку вместе с узлом натяжителя (см. рис. 28.13,а,б).
Предупреждение: После снятия оберегайте натяжитель от нагрева и химических средств с целью предотвращения его срабатывания. Не вытаскивайте из натяжителя его крепежный болт: он удерживается бумажной шайбой.
14. Снимите ручку регулировки наклона спинки и облицовку с боковой наружной стороны переднего сиденья. Выверните болт и снимите наконечник ремня с сиденья.
Боковой ремень безопасности заднего сиденья

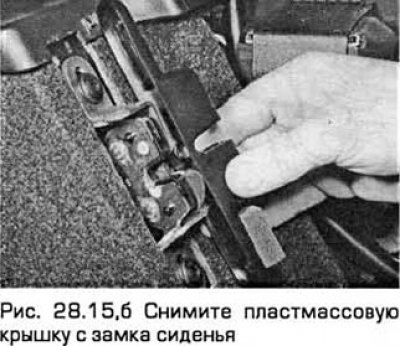

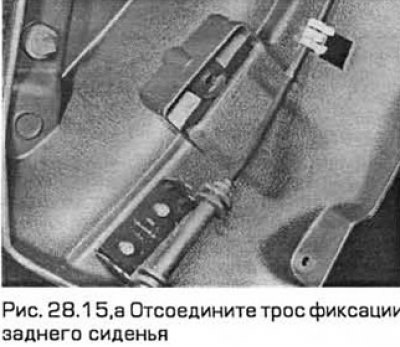

15. Выверните винты и снимите облицовку задней стойки. Отсоедините трос фиксации сиденья и снимите пластмассовую крышку с замка сиденья (см. рис. 28.15,а,б).

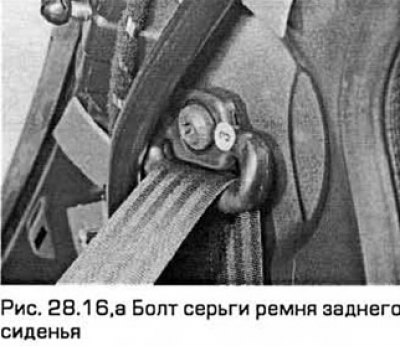

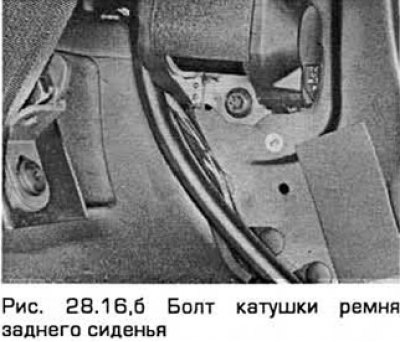

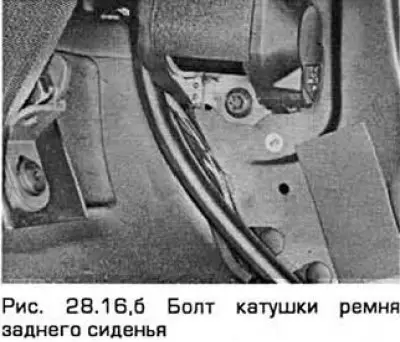

16. Наклоните подушки заднего сиденья вперед. Выверните болты из серьги и катушки ремня (см. рис. 28.16,а,б).

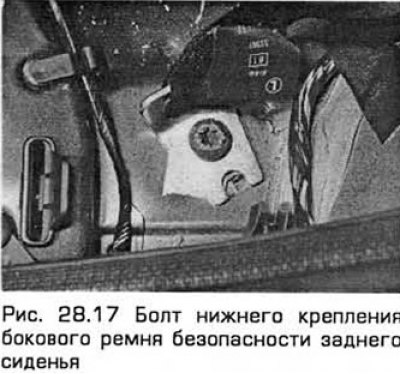

17. Выверните болт крепления застежки ремня и снимите застежку. Выверните также болт нижнего крепления ремня (при наличии) (см. рис. 28.17).
Ремень безопасности средней части заднего сиденья
18. Этот ремень установлен на моделях выпуска с 1997 года по отдельному заказу. Катушка ремня закреплена на основании спинки сиденья, однако для снятия требуется удалить обивку сиденья. Эту процедуру нужно выполнять у дилеров. Застежки ремня можно снять, как указано в п. 17.
Установка
19. Установка - в порядке, обратном снятию. Затяните гайки и болты требуемым моментом.
