Компоненты ремней безопасности — снятие и установка

 Главная БМВ 3 серия 1998-2006, бензин Кузов и салон Интерьер (салон) Компоненты ремней безопасности...

0

Внимание! Перед началом работы изучите параграф 35.

Снятие



Ремень безопасности переднего сиденья (модели с кузовом "седан" и "турист")



1. Снимите переднее сиденье (см. параграф 24).

2. Снимите облицовку средней стойки кузова (см. параграф 27).

3. Выверните винты и снимите со стойки направляющую ремня.

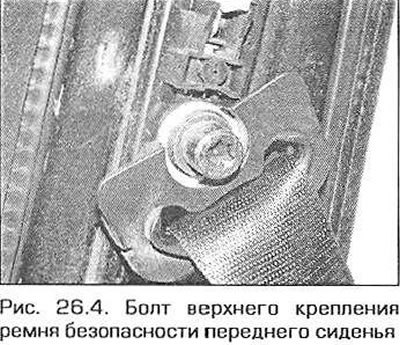

4. Выверните болт верхнего крепления ремня (рис. 26.4).

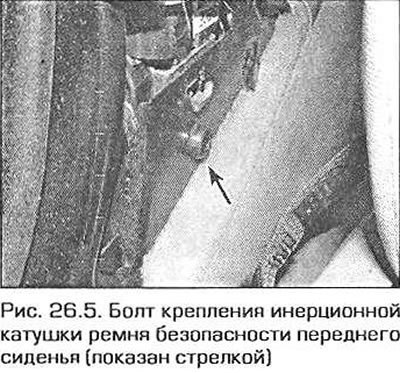

5. Выверните болт крепления инерционной катушки и снимите ремень со стойки кузова (рис. 26.5).



6. При необходимости выверните болты крепления и снимите механизм регулировки высоты ремня со стойки кузова.

Ремень безопасности переднего сиденья (модель с кузовом "купе")



7. Снимите переднее сиденье (см. параграф 24).

8. Снимите облицовку средней стойки и заднюю боковую облицовку (см. параграф 27).

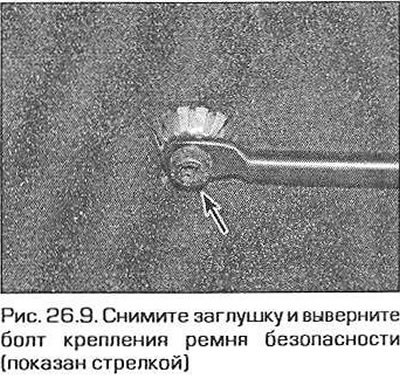

9. Выньте пластмассовую заглушку из рычага нижнего крепления ремня, выверните болт крепления и снимите ремень с рычага (рис. 26.9).



10. Выверните винты и снимите со стойки направляющую ремня.

11. Выверните болт верхнего крепления ремня.

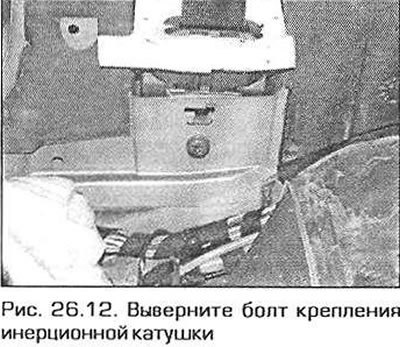

12. Выверните болт крепления инерционной катушки и снимите ремень со стойки кузова (рис. 26.12).



13. При необходимости выверните болты крепления и снимите механизм регулировки высоты ремня со стойки кузова.

Стойка замка ремня безопасности



14. Снимите сиденье (см. параграф 24).

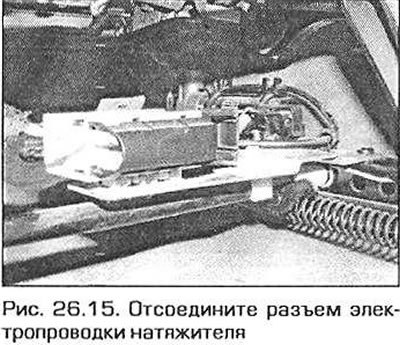

15. Освободите разъем электропроводки натяжителя от хомута и разъедините разъем (рис. 26.15).

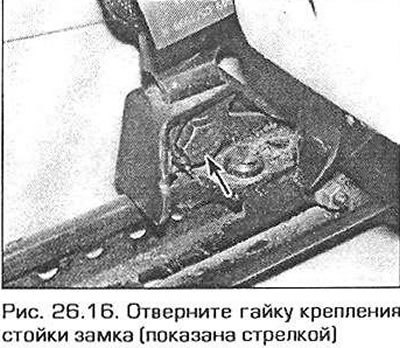

16. Отверните гайку крепления стойки и снимите ее с боковой стенки сиденья (рис. 26.16).



Боковые ремни безопасности неподвижного заднего сиденья



17. Снимите заднее сиденье (см. параграф 24).

18. Выверните болты крепления ремней безопасности к кузову и снимите центральный ремень, а также замки.

19. Снимите облицовку с передней стороны задней полки и отсоедините ее от ремней безопасности.

20. Аккуратно отсоедините панели облицовки от задних стоек кузова и отсоедините от них электропроводку ламп освещения салона.

21. Выньте фиксаторы из передней части задней полки, сдвиньте полку впереди выньте ее. После снятия полки отсоедините разъемы электропроводки фонарей верхнего стоп-сигнала (если он имеется).

22. Отверните гайку крепления инерционной катушки и снимите ремень(ремни).

Боковые ремни безопасности складного заднего сиденья



23. Снимите облицовку задней полки (см. параграф 27).

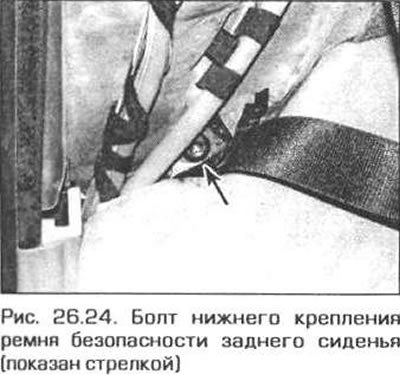

24. Выверните болт нижнего крепления ремня безопасности к кузову (рис. 26.24). Протяните ремень через облицовку задней полки.

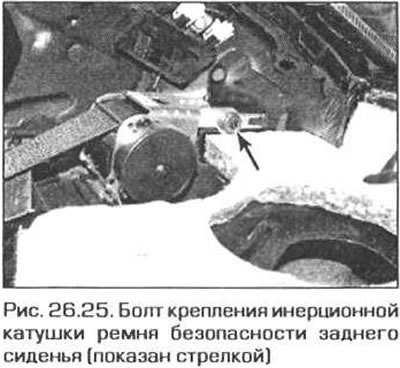

25. Инерционная катушка крепится одним болтом (рис. 26.25). Выверните болт, затем выньте его вместе с шайбой. В модели "купе" выверните винт и удалите заглушку для доступа к болту крепления ремня.



26. Снимите узел с кронштейна, затем выньте ремень из салона автомобиля.

Стойка замка бокового ремня безопасности заднего сиденья



27. Отсоедините и снимите подушку заднего сиденья.

28. Выверните болт и снимите стойку с автомобиля.

Центральной ремень безопасности заднего сиденья и застежка ремня



29. Отсоедините и снимите с автомобиля подушку заднего сиденья.

30. Выверните болт крепления центрального ремня с застежкой и снимите ремень с автомобиля.

Установка



Ремень безопасности переднего сиденья



31. Установка производится в последовательности, обратной снятию. Убедитесь в том, что все болты крепления ремня безопасности надежно затянуты, а панели облицовки закреплены всеми фиксаторами.

Стойка замка ремня безопасности переднего сиденья



32. Убедитесь в том, что механизм натяжения правильно установлен на сиденье и затяните гайку крепления требуемым моментом. Установите сиденье (см. параграф 24) и подсоедините аккумулятор.

Боковой ремень безопасности неподвижного заднего сиденья



33. Установка производится в последовательности, обратной снятию. Убедитесь в том, что все болты крепления ремня безопасности надежно затянуты, а панели облицовки закреплены всеми фиксаторами.

Боковой ремень безопасности складного заднего сиденья



34. Установка производится в последовательности. обратной снятию. Убедитесь в том, что все болты крепления ремня и инерционной катушки затянуты требуемым моментом.

Стойка замка ремня безопасности заднего сиденья



35. Установка производится в последовательности, обратной снятию. Затяните болт крепления требуемым моментом.

Центральный ремень заднего сиденья и застежка ремня



36. Установка производится в последовательности, обратной снятию. Затяните болты крепления требуемым моментом.
