На заметку: Отметьте исходные положения шайб и прокладок анкеров ремней безопасности и убедитесь в последующей правильной установке.
Ремень переднего сидения
Предупреждение: Скобы передних ремней и инерционные барабаны оборудованы механизмом натяжения с пиротехническим элементом. Обратитесь к мерам предосторожности, приведенным в Главе 12, касающимся воздушных подушек безопасности и относящимся так же к механизмам натяжения ремней безопасности. Не соприкасайтесь с механизмами натяжения и не пробуйте проверять работоспособность их компонентов. Отметьте, что пиротехнический элемент сработает, если подвести к механизму электрический ток (в том числе и через омметр), или если он будет нагрет до температуры более 100°С. После снятия с автомобиля пиротехнические компоненты следует хранить в соответствующем месте, согласно с правилами безопасности.
1. Дезактивируйте систему подушек безопасности (дезактивировав тем самым пиротехнические элементы механизмов натяжения ремней безопасности), как описано в Главе 12, перед началом снятия ремней безопасности.
2. Снимите соответствующее переднее сидение, как описано в подразделе 23.
3. Снимите облицовочные панели центральной стойки кузова, как описано в подразделе 25.
4. Отсоедините разъем проводов от механизма натяжения инерционного барабана.
5. Выкрутите анкерный болт инерционного барабана и извлеките шайбы (см. иллюстрацию).

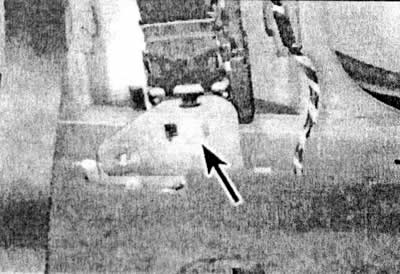

24.5. Анкерный болт инерционной катушки переднего ремня безопасности (отмечен стрелкой)
6. Снимите инерционный барабан со стойки двери, затем снимите ремень безопасности в сборе с автомобиля.
[Материал скопирован с онлайн-ресурса AutoInstruction.ru]
7. Для снятия скобы механизма натяжения ремня безопасности, подденьте и снимите облицовочную панель со стороны сидения. Выкрутите крепящий болт и снимите механизм натяжения с креплений сидения.
8. Установка производится в последовательности, обратной последовательности снятия. Перед подсоединением аккумулятора соблюдайте следующие меры предосторожности.
- а) Убедитесь, что в салоне автомобиля никого нет, а около сидений нет никаких свободных предметов.
- b) Убедитесь, что зажигание выключено, затем подсоедините аккумулятор.
- с) Откройте водительскую дверь и включите зажигание. Лампочка контроля подушек безопасности должна коротко помигать, а затем погаснуть.
- d) Выключите зажигание.
- е) Если контрольная лампочка не сигнализирует, как описано в пункте с), предоставьте автомобиль представителям производителя для проверки перед выездом.
- f) Затяните крепления ремней безопасности с установленным усилием затяжки.
Ремни заднего сидения
9. Снимите боковые облицовочные панели багажного отсека, как описано в подразделе 25.
10. Выкрутите анкерный болт, крепящий инерционный барабан ремня безопасности к корпусу автомобиля, затем снимите барабан и ремень безопасности (см. иллюстрацию).

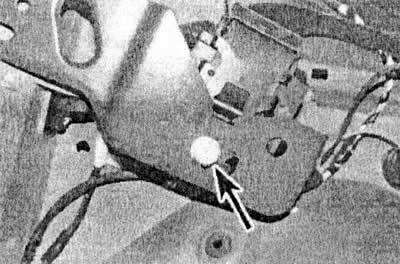

24.10. Анкерный болт(отмечен стрелкой) инерционного барабана ремня безопасности заднего сидения
11. Для снятия скобы ремня безопасности, отогните назад подушки заднего сидения и выкрутите гайку, крепящую скобы к опоре заднего сидения и болт крепящий анкер ремня безопасности к полу
12. Для снятия центрального инерционного барабана ремня безопасности следует частично демонтировать сидение. Эту работу следует производить на фирменной СТО.
13. Установка производится в последовательности, обратной последовательности снятия. Затяните болты ремней безопасности с установленным усилием затяжки.
