Снятие
Внутренняя ручка дверного замка

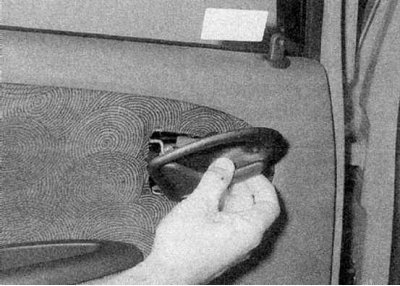

1. Отверните винт крепления, крепящий ручку к двери, затем отделите сборку ручки от тяги и снимите ее с автомобиля (обратитесь к сопроводительной иллюстрации).
Внешняя ручка замка передней двери
1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

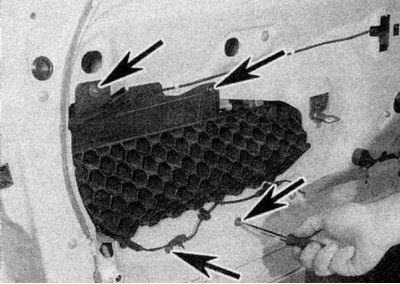

2a. Снимите ударогасящую панель с двери.

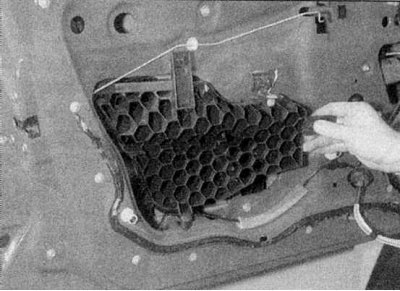

2b. На моделях Купе и Scenic панель крепится винтами, а на всех остальных - скобами - обратитесь к иллюстрациям).

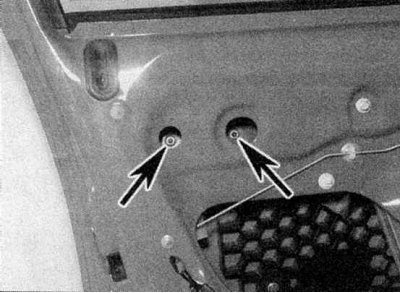

3a. Отверните крепежные гайки.

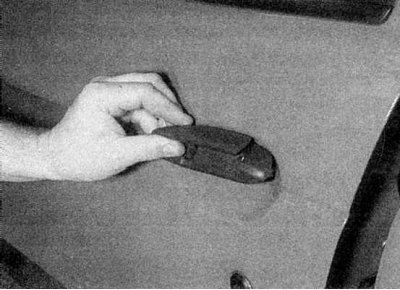

4b. Снимите внешнюю ручку с двери.
Цилиндр замка передней двери
1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.
2. Снимите ударогасящую панель с двери. На моделях Купе и Scenic панель крепится винтами, а на всех остальных - скобами.

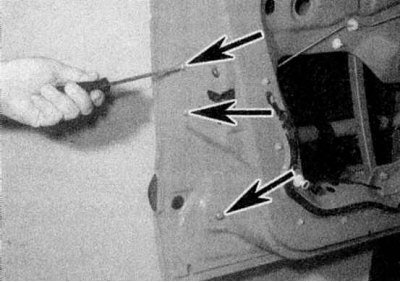

3a. Отверните винты крепления (Хетчбек и Седан).

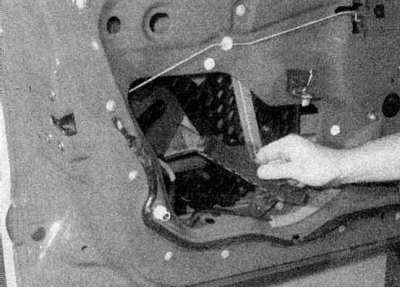

3b. Снимите противоугонную накладку (Хетчбек и Седан) со сборки замка (обратитесь к иллюстрациям).

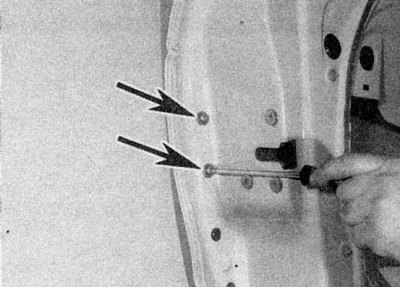

3c. Отверните винты крепления (Купе).

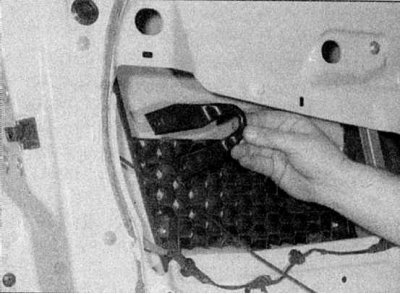

3d. Снимите противоугонный кронштейн (Купе) со сборки замка (обратитесь к иллюстрациям).

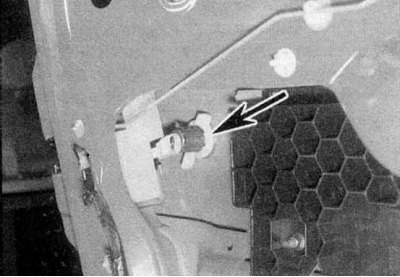

4a. Освободите крепежную скобу, повернув ее на 90°.

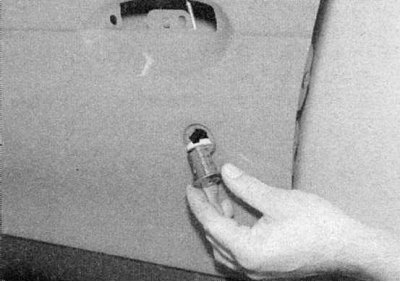

4b. Затем снимите цилиндр замка и скобу с двери (обратитесь к иллюстрациям).
Сборка замка передней двери
1. Снимите цилиндр замка как описано ранее в этом Разделе.

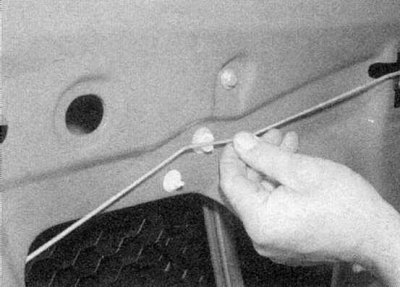

2. Отделите тягу сборки замка от внешней ручки, затем освободите тягу внутренней ручки от направляющей на двери (обратитесь к сопроводительной иллюстрации).

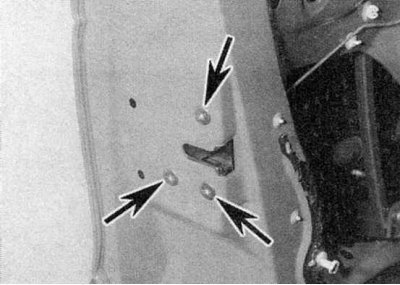

3a. Отверните винты крепления замка.

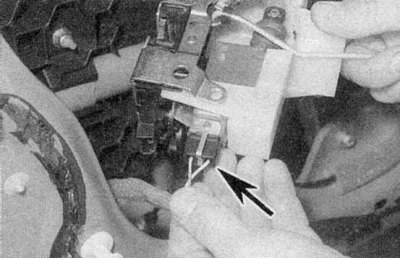

3b. Снимите сборку замка с двери, отсоединив разъем электропроводки от активатора единого замка (где имеется) (обратитесь к иллюстрациям).
Внешняя ручка задней двери
1. Снимите панель отделки двери как описано в Разделе Снятие и установка панели отделки дверей.

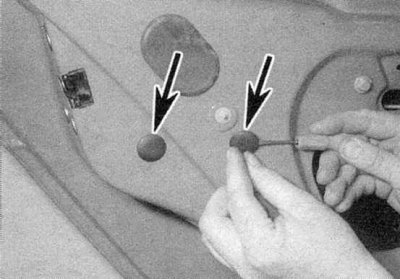

2. Отожмите отверткой резиновые оболочки с двери, чтобы получить доступ к крепежным гайкам (обратитесь к сопроводительной иллюстрации).
3. Отделите тягу от ручки, затем отверните крепежные гайки с снимите ручку с двери.
Сборка замка задней двери
1. Снимите внешнюю ручку как описано выше.

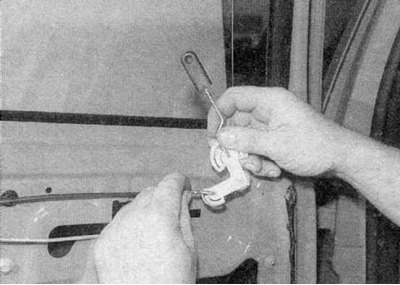

2. Отсоедините внутреннюю кнопку замка от двери, затем освободите тягу от кнопки и снимите сборку с двери (обратитесь к сопроводительной иллюстрации).
3. Снимите стекло задней двери как описано в Разделе Снятие и установка стекла дверного окна и стеклоподъемника.

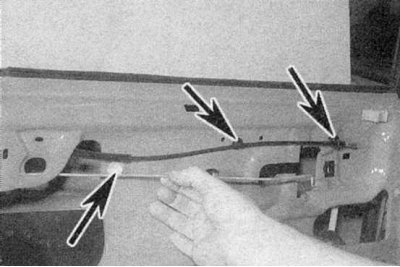

4. Освободите тягу внутренней ручки от направляющих и отделите скобы тросика/тяги от двери (обратитесь к сопроводительной иллюстрации).

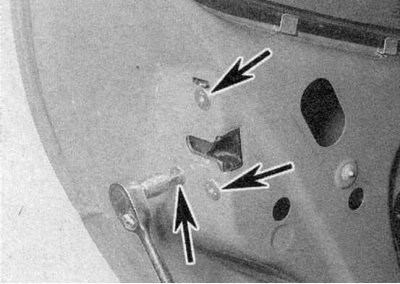

5a. Отверните винты крепления.

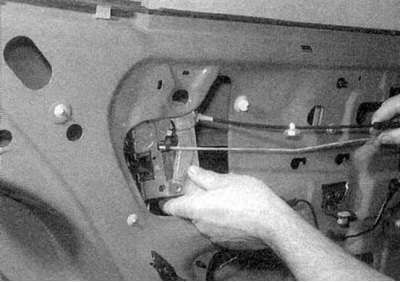

5b. Cнимите сборку замка с двери, отсоединив разъем электропроводки (показан стрелкой) от активатора единого замка (где имеется) (обратитесь к иллюстрациям).
Установка
1. Производите установку в обратном порядке. Перед установкой панели отделки, проверьте функционирование замка и ручек.
