Снятие
Дверь багажного отсека - все модели кроме Scenic
1. Откройте дверь багажного отсека, затем отсоедините кабель массы от батареи.
2. Снимите верхнюю панель отделки с левой задней стойки, чтобы получить доступ к разъему электропроводки двери багажного отсека.

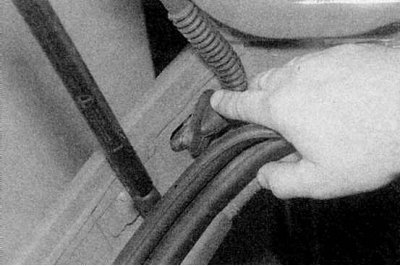

3. Отсоедините разъем электропроводки, затем снимите уплотнительное кольцо и извлеките жгут проводов из кузова (обратитесь к сопроводительной иллюстрации).

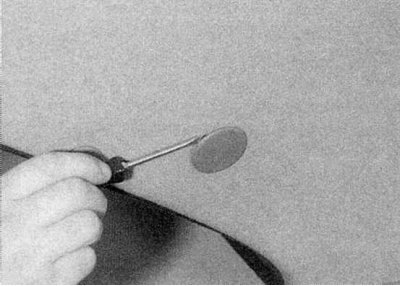

4a. Отожмите отверткой отделку в задней части потолка.

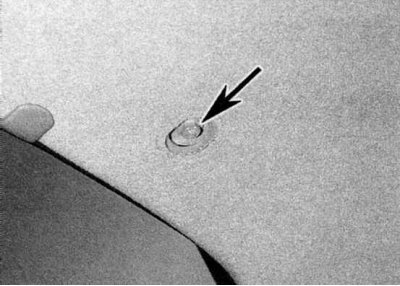

4b. Отверните крепежные гайки шарнира двери, (обратитесь к иллюстрациям)
5. Попросите ассистента поддержать дверь, затем аккуратно поднимите крепежные скобы и отделите подпорки.
6. Отверните гайки, крепящие шарниры двери багажного отсека к кузову и снимите дверь с автомобиля.
Дверь багажного отсека - модели Scenic
1. Откройте дверь багажного отсека, затем отсоедините кабель массы от батареи.
2. Отверните четыре болта крепления панели отделки двери багажного отсека. Выпустите крепежные скобы и снимите панели отделки.
3. Отсоедините все разъемы электропроводки, затем освободите жгут проводов от крепежных скоб.
4. Отожмите отверткой уплотнительное кольцо жгута проводов с боку двери. Отсоедините разъем электропроводки от дополнительного стоп-сигнала, затем извлеките жгут проводов из двери багажного отсека.
5. Отсоедините шланг заднего омывателя и извлеките его из двери.
6. Чтобы получить доступ к крепежным гайкам шарнира двери багажного отсека, снимите заглушки с каждой стороны, повернув их на четверть оборота против часовой стрелки.
7. Попросите ассистента поддержать дверь багажного отсека, затем аккуратно поднимите крепежные скобы и отделите подпорки.
8. Отверните гайки, крепящие шарниры двери багажного отсека к кузову, и снимите дверь багажного отсека с автомобиля.
Подпорка

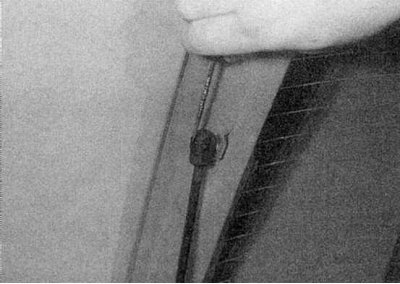

1. Попросите ассистента поддержать дверь багажного отсека, затем аккуратно поднимите крепежные скобы и отделите подпорку от шаровых шарниров (обратитесь к сопроводительной иллюстрации).
Установка
Дверь багажного отсека - все модели
1. Производите установку в обратном порядке. В заключение убедитесь, что дверь багажного отсека правильно расположена по отношению к окружающим элементам кузова (должен иметься зазор 4.5 ± 1 мм (кроме Scenic) или 5.4 ± 1 мм (Scenic).
Подпорка
1. Производите установку в обратном порядке.
