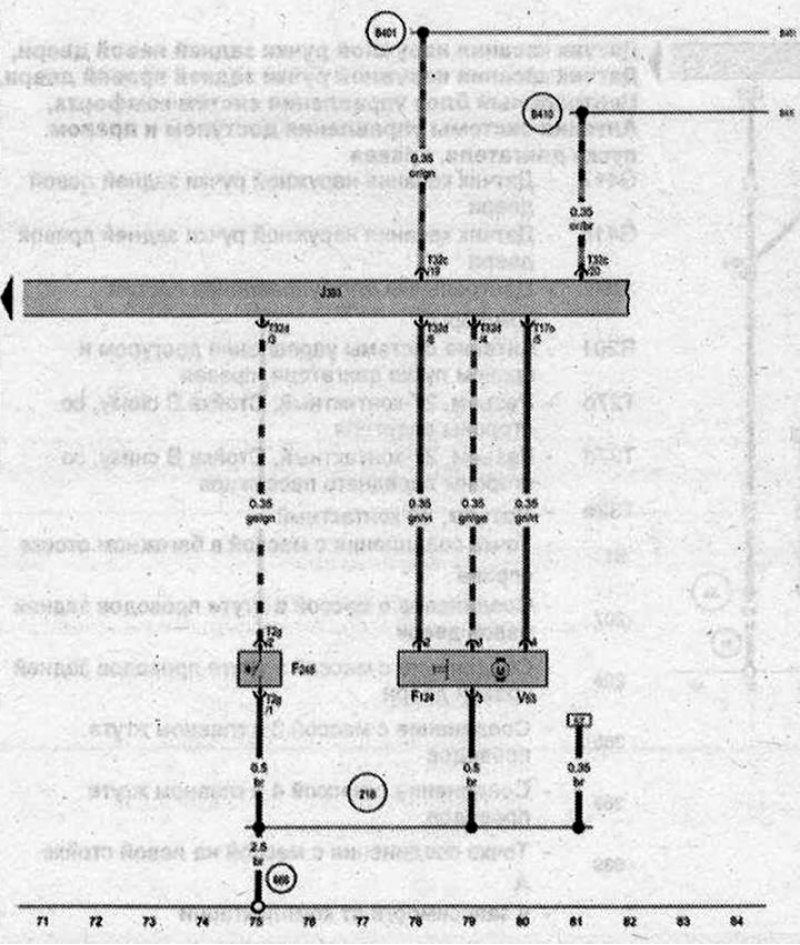

Концевой выключатель в личинке замка для двери багажного отсека, охранной сигнализации, центрального замка, Клавиша отпирания замка крышки багажного отсека, Центральный блок управления систем комфорта, Электродвигатель центрального замка в двери/крышке багажного отсека
- F124 - Концевой выключатель в личинке замка для двери багажного отсека, охранной сигнализации, центрального замка
- F248 - Клавиша отпирания замка крышки багажного отсека
- J393 - Центральный блок управления систем комфорта
- Т2g - Разъём, 2-контактный
- Т17о - Разъем. 17-контактный
- Т32с - Разъём, 32-контактный
- T32d - Разъём, 32-контактный
- V53 - Электродвигатель центрального замка в двери/крышке багажного отсека
- 218 - Соединение с массой 1 в жгуте проводов двери/крышки багажного отсека
- 666- Точка соединения с массой на крыше сзади справа
- B401 - Соединение 5 (шина CAN-комфорт, провод High) в главном жгуте проводов
- B410- Соединение 5 (шина CAN-комфорт, провод Low) в главном жгуте проводов
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
