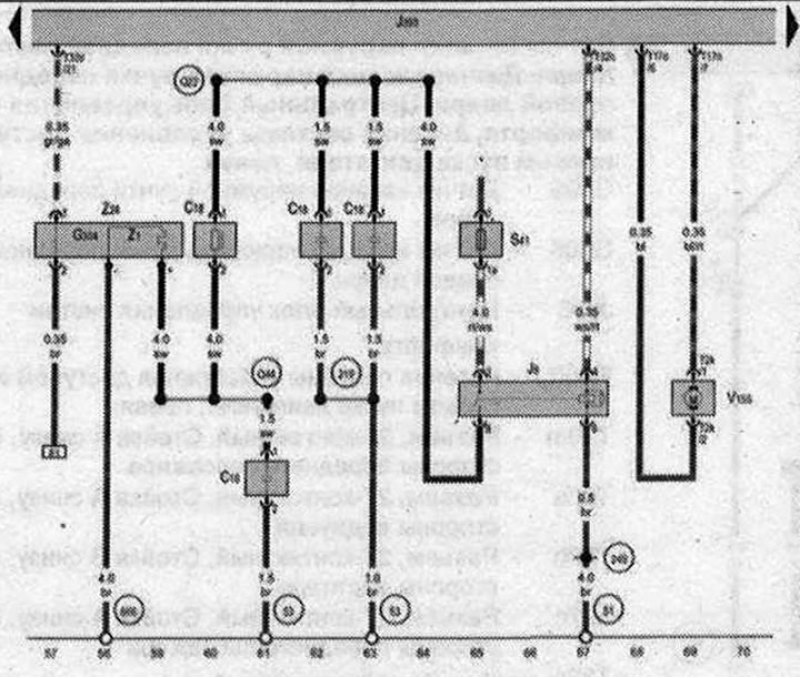

Помехоподавляющий фильтр антенны на стекле, Датчик разрушения заднего стекла, Реле обогрева заднего стекла, Центральный блок управления систем комфорта, Электродвигатель запирания лючка горловины топливного бака, Нагревательный элемент заднего стекла
- С18 - Помехоподавляющий фильтр антенны на стекле
- G304 - Датчик разрушения заднего стекла
- J9 - Реле обогрева заднего стекла
- J393 - Центральный блок управления систем комфорта
- S41 - Предохранитель обогрева заднего стекла
- Т2к - Разъём. 2-контактный
- Т17о - Разъем, 17-контактный
- T27d - Разъем, 27-контактный Т32с разъем, 32контактный T32d - Разъем, 32-контактный
- V155 - Электродвигатель запирания лючка горловины топливного бака
- Z1 - Нагревательный элемент заднего стекла
- Z24 - Нагревательный элемент заднего стекла с антенной
- 51 - Точка соединения с массой в багажном отсеке справа
- 53 - Точка соединения с массой на крышке багажного отсека справа
- 219 - Соединение с массой 2 в жгуте проводов двери/крышки багажного отсека
- 249 - Соединение с массой 2 в жгуте проводов салона
- 666 - Точка соединения с массой на крыше сзади справа
- Q22 - Соединение в жгуте проводов крышки багажного отсека
- Q44 - Соединение 2 в жгуте проводов крышки багажного отсека
- *- см. актуальную схему расположения предохранителей
Информация доступна на портале: www.autoinstruction.ru
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
