Снятие
Замок
1. Откройте дверь багажного отсека, снимите панель внутренней отделки (Глава 22) и полиэтиленовую мембрану.

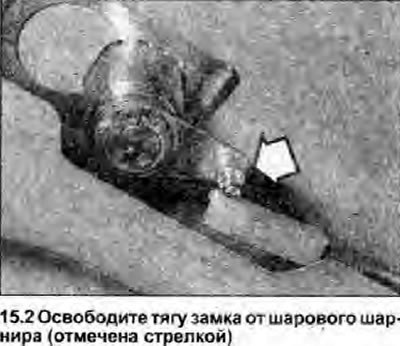

2. Аккуратно отделите шаровой шарнир, отсоедините тягу замка от рычага (фото).
3. Сместите скобу крепления замка к двери багажного отсека вправо (если смотреть на замок из салона), а затем снимите замок.
Защелка
4. Откройте дверь багажного отсека, и снимите панель внутренней отделки (Глава 22) и полиэтиленовую мембрану.
5. Аккуратно отделите шаровой шарнир, отсоедините тягу замка от рычага.

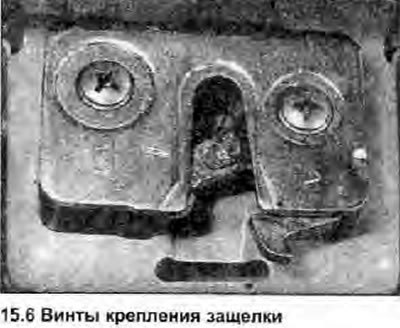

6. Открутите два винта, крепящие защелку к двери багажного отсека (фото), и удалите обе половины защелки.
Блокирующий штырь

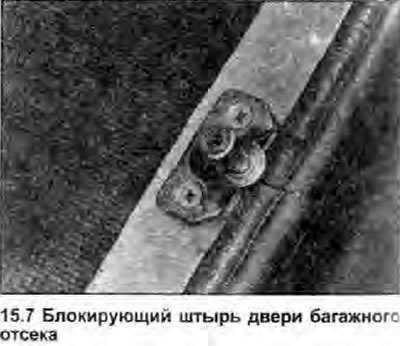

7. Откройте дверь багажного отсека и карандашом обрисуйте вокруг блокирующего штыря, затем открутите два винта и удалите штырь (фото).
Установка
Замок
8. Производите установку в обратном снятию порядке.
Защелка
9. Производите установку в обратном. снятию порядке; смажьте все движущиеся части и блокирующий штырь (Раздел 1).
Блокирующий штырь
10. Совместите блокирующий штырь по сделанным перед снятием меткам: если были установлены новые компоненты. отцентрируйте блокирующий штырь по отверстиям под винты, затем слегка зажмите винты и проверьте, как закрывается дверь багажной отсека (см. ниже). В заключение зажмите винты.
11. Закройте дверь багажного отсека и проверьте, чтобы она равномерно по всем периметру прижималась к уплотнителю, и была отцентрирована относительно проема в кузове.
12. Если установка не правильна, откройте дверь багажного отсека и ослабьте винты крепления блокирующего штыря, затем откорректируйте положение штыря, чтобы дверь нормально закрывалась.
13. В заключение зажмите винты крепления блокирующего штыря, и проверьте функционирование замка двери багажного отсека.
