Распознавание неисправностей и индикация ошибок
Система управления бортовой сети оснащена функцией самодиагностики, которая облегчает поиск ошибок. Для поиска неисправностей следует использовать тестер -VAS 5051А- в режиме "Ведомый поиск неисправностей".
Инструкция: На следующих рисунках, показаны работы на заднем фонаре в задней двери елевой стороны на автомобилях для правостороннего движения. Работы на заднем фонаре в задней двери с правой стороны выполняются аналогично. Кроме лампы заднего света задний фонарь включает в задней двери также лампу противотуманного фонаря. Лампа противотуманного фонаря в автомобилях для правостороннего движения находится только в левом заднем фонаре, в автомобилях для левостороннего движения только в правом заднем фонаре и отсутствует в автомобилях для США и Канады в качестве запчасти.

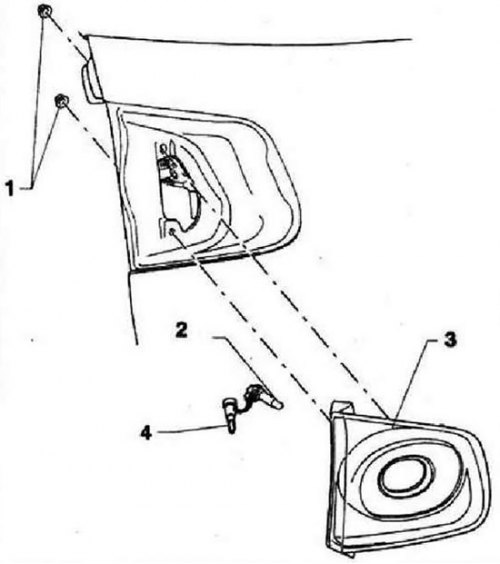

Задний фонарь в задней двери
- 1 - Крепежные гайки, 3 Нм, соблюдать последовательность затяжки
- 2 - Лампа правого заднего габаритного огня -М2-или лампа левого заднего габаритного огня -М4-, заменить
- 3 - Корпус заднего фонаря в двери багажного отсека
- 4 - Левая лампа заднего противотуманного фонаря -L46- или правая лампа противотуманного фонаря -L47-, заменить
Снятие и установка заднего фонаря (блока задних фонарей) в задней двери
Инструкция: На следующих рисунках показаны работы по снятию и установке на заднем фонаре (блока задних фонарей) в задней двери елевой стороны. Снятие и установка на заднем фонаре (блока задних фонарей) в задней двери с правой стороны выполняются аналогично.

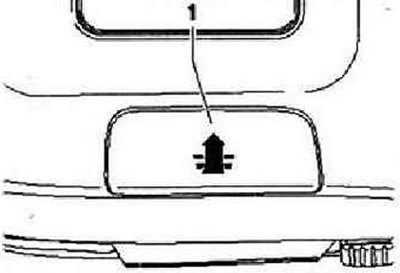

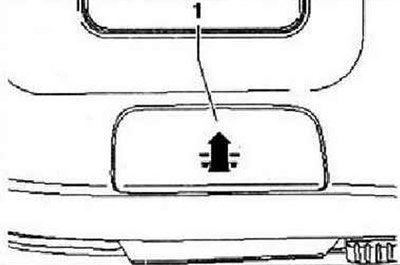

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Расклипсовать сервисную крышку -1- в -направлении стрелки- из обшивки.

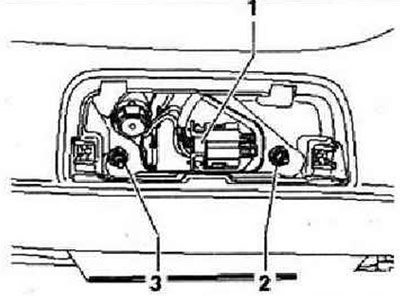

Разблокировать и отсоединить штекерный разъем -1-. Выкрутить гайки крепления -2- и -3- и извлечь задний фонарь из задней двери.
Установка осуществляется в обратной последовательности.
Инструкция: Штекерный разъем заднего фонаря в задней двери должен при насадке зафиксироваться "со слышимым" щелчком.
Ввести задний фонарь в проем кузова и разместить вверху и по центру для монтажа. Затянуть сначала верхнюю гайку -2-, затем нижнюю гайку -3- предписанным моментом затяжки. После установки фонаря проконтролировать зазор с кузовом.
Замена лампы заднего фонаря в задней двери
Инструкция: На следующих рисунках показаны работы по замене лампы на левом заднем фонаре -М4- в задней двери с левой стороны на автомобилях для правостороннего движения. Замена лампы на правом заднем фонаре -М2- в задней двери с правой стороны на автомобилях для левостороннего движения производится аналогично.

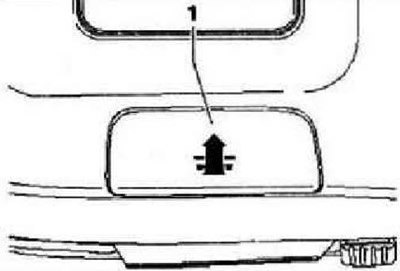

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Расклипсовать сервисную крышку -1- в -направлении стрелки- из обшивки.

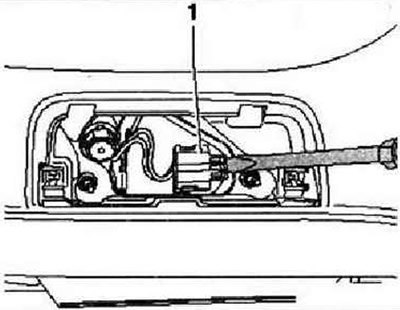

Разблокировать и отсоединить штекерный разъем -1-. Отжать патрон лампы заднего фонаря -1- осторожно с помощью подходящей отвертки из фиксатора.

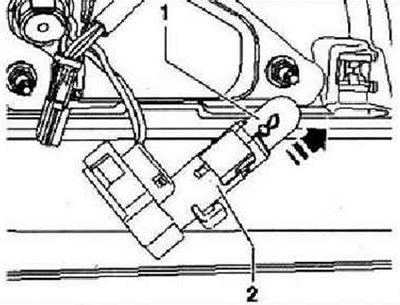

Извлечь лампу заднего фонаря -1- в -направлении стрелки- из патрона -2-. Лампа заднего фонаря: 12 В, 5 Вт.
Установка в обратной последовательности.
Инструкция: Штекерный разъем заднего фонаря в задней двери должен при насадке зафиксироваться "со слышимым" щелчком.
Проверить функционирование заднего фонаря (блока задник фонарей).
Замена лампы задней противотуманной фары в задней двери
Инструкция: Кроне лампы заднего света заднии фонарь в задней двери включает также лампу задней противотуманной фары. Лампа задней противотуманной фары в автомобилях для правостороннего движения находится только в левом заднем фонаре, в автомобилях для левостороннего движения гальке в правом заднем фонаре и отсутствует в автомобилях для США и Канады в качестве запчасти. На следующих рисунках показаны работы по замене лампы на левой задней противотуманной фаре -L46- в задней двери с левой стороны на автомобилях для правостороннего движения. Замена лампы на правой задней противотуманной фаре -L47- в задней двери с правой стороны на автомобилях для левостороннего движения производится аналогично.
Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Расклипсовать сервисную крышку -1- в -направлении стрелки- из обшивки.

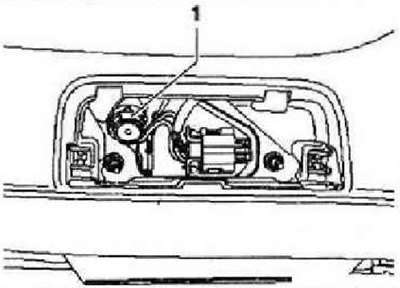

Извлечь патрон лампы задней противотуманной фары -1- из заднего фонаря.

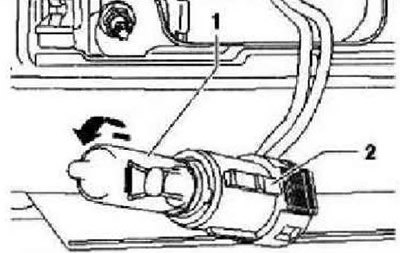

Вдавив лампу задней противотуманной фары -1- в патрон и повернуть её для разблокировки по -направлению стрелки-. Лампа задней противотуманной фары: 12 В, 21 Вт.
Установка в обратной последовательности. Проверить функционирование заднего фонаря (блока задних фонарей).
