Снятие и установка заднего левого датчика дорожного просвета -G76-

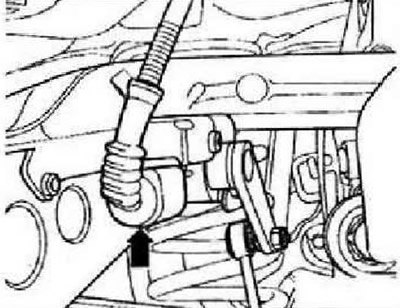

Выключить зажигание и все потребители электроэнергии, извлечь ключ зажигания. Отсоединить разъём -стрелка-.
Выкрутить пять винтоа крепления -1- и снять задний левый датчик дорожного просвета G76- -2-.
Источник статьи доступен на сайте (AutoInstruction.ru)
Установка осуществляется в обратной последовательности.
Инструкция: После замены заднего левого датчика дорожного просвета -G76- проверить величину сигнала датчика и выполнить базовую установку фар. Если величина сигнала заднего левого датчика дорожного просвета -G7S- находится за пределами допустимого диапазона, то базовую установку фар провести невозможно.
Затянуть резьбовые соединения предписанными моментами затяжки. Проверить задний левый датчик дорожного просвета -G76-. Выполнить базовую установку фар.
Проверка датчика дорожного просвета
Датчики дорожного просвета передают информацию о наклоне автомобиля в виде сигнала на блок управления корректора фар -J431-. Следует проверить, передают ли датчик дорожного просвета, задний левый -G76- и датчик дорожного просвета, передний левый -678- на блок управления корректора фар -J431- пригодные для обработки сигналы. В блоке управления корректора фар -J431- запись о неисправности не сохраняется в следующих случаях: если датчики дорожного просвета устанавливались не по правилам, при наличии механических повреждений датчиков дорожного просвета, в автомобилях с измененной геометрией осей (например, у а/м с низкой посадкой).
Инструкция: Если параметры датчика дорожного просвета вне допуска, то базовую настройку фары можно не проводить.
