Инструкция: На следующих рисунках показано снятие и установка силового модуля системы AFS на правой фаре. Снятие и установка на левой фаре выполняется аналогично.

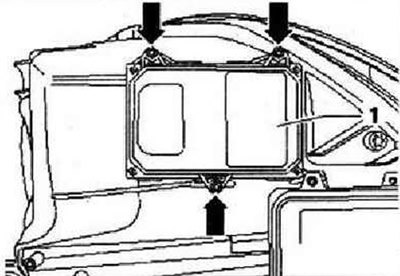

Снять фару. Вывернуть три болта -стрелки-.
Инструкция: При снятии силового модуля системы AFS с корпуса фары одновременно отсоединить также электроразъем.
Снять силовой модуль системы AFS -1- непосредственно вверх с корпуса фары.
Установка осуществляется в обратной последовательности.
Осторожно: При установке силового модуля системы AFS обратить внимание на правильность положения уплотнения. При попадании внутрь фары воды она может выйти из строя.
Затянуть болты крепления предписанным моментом. Проверить работу фары.
