Проверьте наличие электрического соединения между Черным контактом и массой на главном жгуте электропроводки.
Если электрического соединения нет, то следует починить обрыв Черного провода между модулем управления и точками G8, G10.
Если электрическое соединение есть, то следует включить зажигание.
Предупреждение: температура охлаждающей жидкости должна быть ниже 60°С.

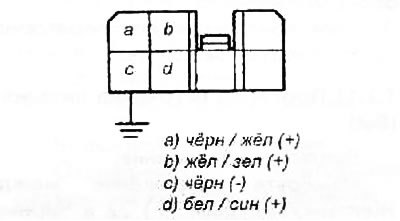

Далее, измерьте напряжение между Черным/Желтым (+) и Черным (-) контактами на главном жгуте электропроводки.
Если напряжения нет, то следует проверить предохранитель №12 (15 А). Если предохранитель в норме, то следует починить обрыв Черного/ Желтого провода между модулем управления и предохранителем №12.
Если напряжение аккумулятора есть, то следует измерить напряжение между Белым/Голубым (+) и Черным (-) контактами на главном жгуте электропроводки.
Если напряжения нет, то следует проверить на обрыв Белый/Голубой провод между модулем управления и генератором.
Если напряжение аккумулятора есть, то следует измерить напряжение между Желтым/Зеленым (+) и Черным (-) контактами на главном жгуте электропроводки.
Если напряжения нет, то следует проверить на обрыв Желтый/Зеленый провод между блоком управления и модулем управления EFE.
Если напряжение аккумулятора есть, то следует заменить модуль управления EFE и провести повторную проверку.
