Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в отводящий штуцер термостата и соединен с входом контроллера. При низкой температуре сопротивление датчика высокое, а при высокой температуре – низкое (табл. 10.8).
ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом – низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет ЭБУ.
Для замены датчика вам потребуется ключ «на 19».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Частично слейте охлаждающую жидкость из радиатора.
3. Сожмите фиксатор колодки жгута проводов...
4. ...и отсоедините колодку от датчика температуры охлаждающей жидкости.

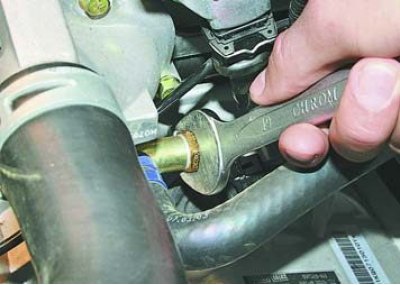

5. Ослабьте ключом затяжку датчика...

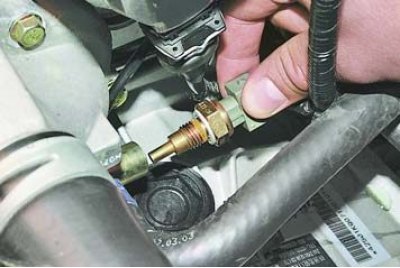

6. ...и выверните его из штуцера термостата.

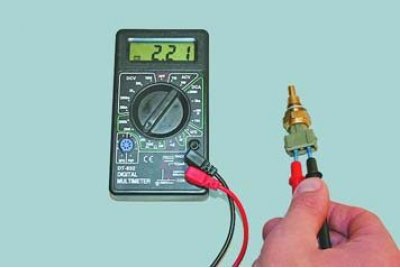

7. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. 10.8. При отклонении сопротивления от нормы замените датчик.

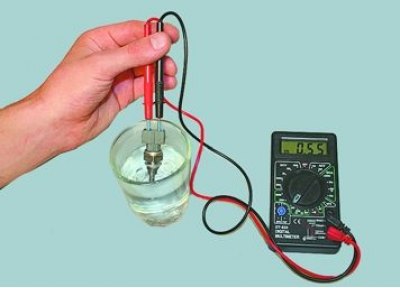

8. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различной температуре указаны в табл. 10.8.
9. Установите датчик в порядке, обратном снятию.
10. Залейте охлаждающую жидкость.
Таблица 10.8 Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры
Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.
Для замены датчика вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

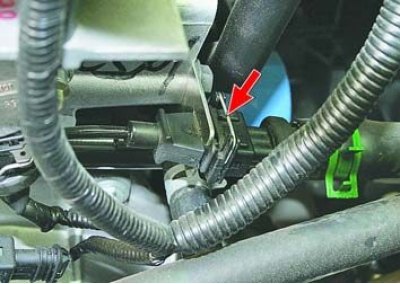

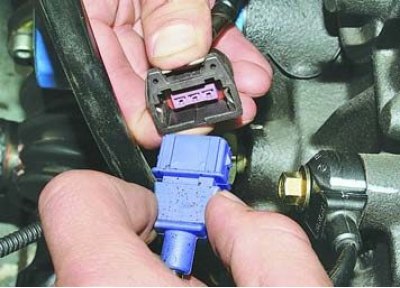

2. Нажмите на пружинный фиксатор и отсоедините колодку жгута проводов от колодки жгута датчика детонации.

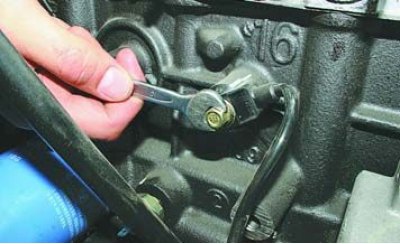

3. Выверните болт крепления датчика детонации к блоку цилиндров двигателя...

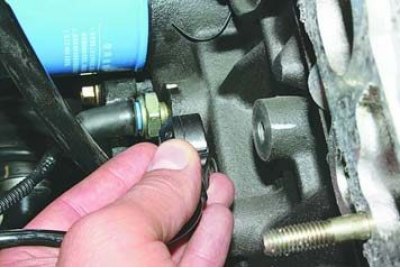

4. ...и снимите датчик (впускной трубопровод для наглядности снят).
Примечание. Обратите внимание на маркировку датчика, чтобы при замене на новый приобрести аналогичный датчик детонации.
5. Установите датчик в обратном порядке, ввернув болт его крепления моментом 19,5–20,5 Н·м.
Комбинированный датчик температуры и абсолютного давления воздуха во впускном трубопроводе. Датчик абсолютного давления выполнен в виде четырех резисторов переменного сопротивления, соединенных мостом и наклеенных на диафрагму, которая сжимается или растягивается в зависимости от абсолютного давления впускного воздуха внутри впускного трубопровода. Он фиксирует изменение давления во впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания 5 В и обрабатывает его сигналы, передаваемые по цепи передачи сигнала. В зависимости от сигнала датчика ЭБУ изменяет продолжительность подачи топлива и угол опережения зажигания.
Датчик температуры впускного воздуха представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. По информации о температуре воздуха от датчика контроллер регулирует количество впрыскиваемого топлива.
Для замены датчика вам потребуется отвертка с крестообразным лезвием.

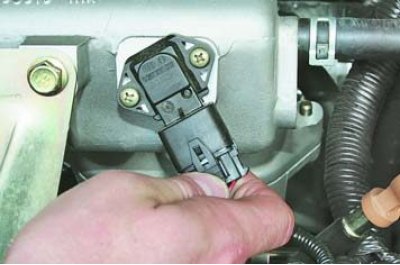

1. Отожмите пластмассовый фиксатор колодки жгута проводов...

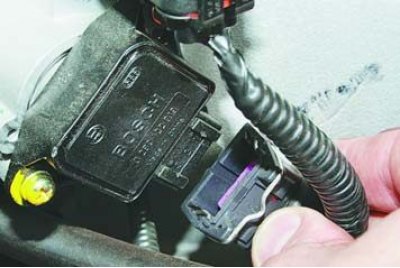

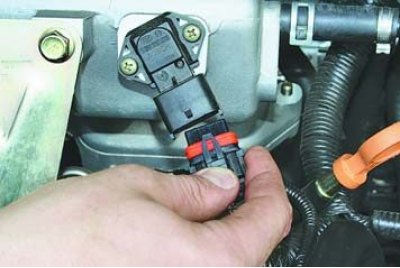

2. ...и отсоедините колодку от датчика.

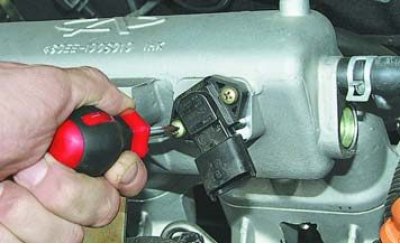

3. Выверните два винта крепления датчика температуры и абсолютного давления впускного воздуха к впускному трубопроводу...

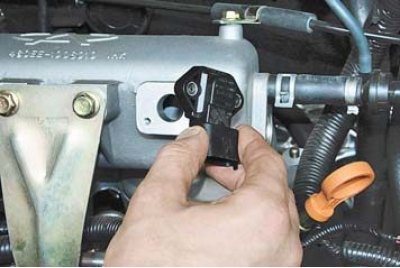

4. ...и снимите датчик.
Примечание. Обратите внимание на маркировку датчика, чтобы при замене неисправного датчика приобрести аналогичный датчик температуры и абсолютного давления впускного воздуха.
5. Установите датчик температуры и абсолютного давления впускного воздуха в порядке, обратном снятию.
Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на ЭБУ прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
Для замены датчика вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

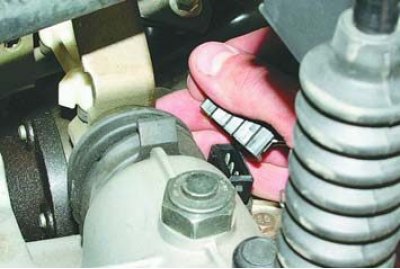

2. Сожмите пружинный фиксатор колодки жгута проводов и отсоедините колодку от датчика скорости.

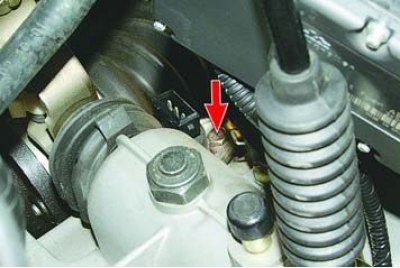

3. Выверните болт крепления и снимите датчик скорости.
4. Установите датчик скорости в порядке, обратном снятию.
Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.
Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже 0,95 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает контрольную лампу системы управления двигателем и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и по сигналам комбинированного датчика температуры и абсолютного давления воздуха во впускном трубопроводе.
Для замены ДПДЗ вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

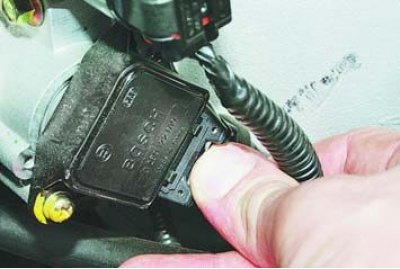

2. Нажмите на фиксатор колодки жгута проводов...
3. ...и отсоедините колодку от датчика.

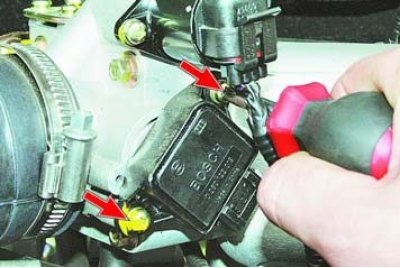

4. Выверните два винта крепления...

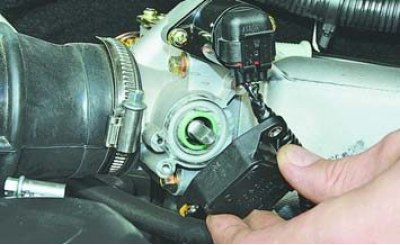

5. ...и снимите датчик положения дроссельной заслонки с дроссельного узла.
6. Установите датчик в порядке, обратном снятию.

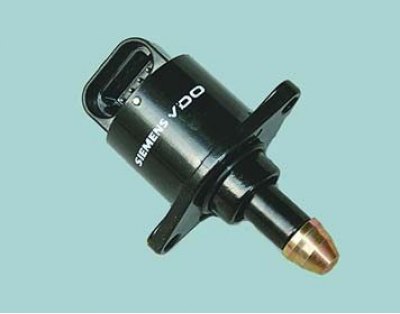

Регулятор холостого хода (РХХ) регулирует частоту вращения коленчатого вала в режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ. Полностью выдвинутая игла регулятора (что соответствует 0 шагов) перекрывает поток воздуха. Когда игла вдвигается, обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.
Замена РХХ описана в разд. 5 «Двигатель» (см. «Проверка и замена регулятора холостого хода»).
Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.
Датчик установлен на картере сцепления напротив задающего зубчатого венца маховика. На маховике вырезаны зубья с равноудаленными впадинами. Два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы блока управления с ВМТ поршней в 1-м и 4-м цилиндрах.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.
При отказе датчика пуск двигателя невозможен.
Для замены датчика вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Нажмите на пружинный фиксатор...

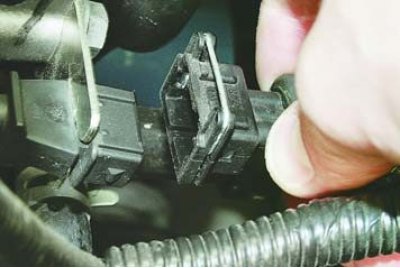

3. ...и отсоедините колодку жгута проводов системы управления двигателем от колодки жгута проводов датчика.

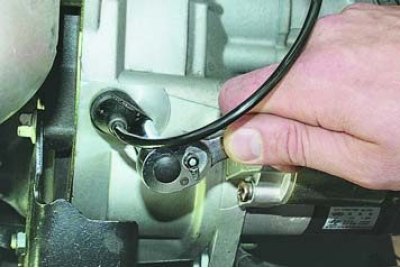

4. Выверните болт крепления датчика...

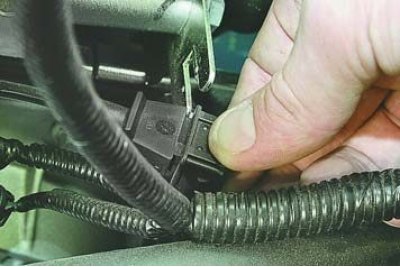

5. ...выньте колодку жгута проводов датчика из кронштейна...

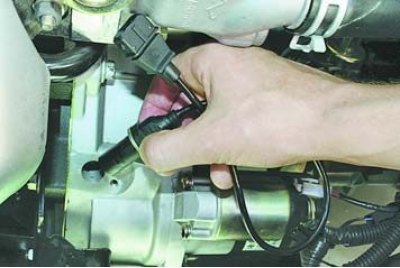

6. ...и извлеките датчик положения коленчатого вала из отверстия в картере сцепления.
7. Установите датчик в порядке, обратном снятию.
Датчик концентрации кислорода установлен в приемной трубе системы выпуска отработавших газов. Содержащийся в отработавших газах кислород реагирует с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).
Для нормальной работы температура датчика должна составлять не ниже 300°С. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.
Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) – на обеднение смеси.
Для замены управляющего датчика концентрации кислорода вам потребуются: ключ «на 22», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

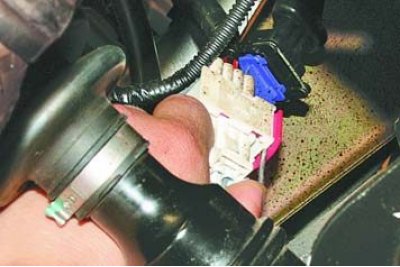

2. Выдвиньте красный фиксатор...

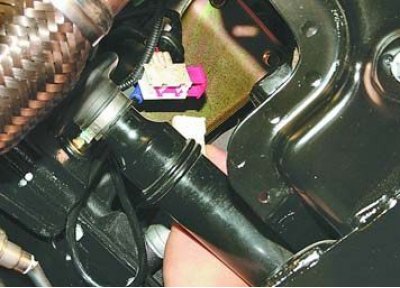

3 — и разъедините колодки жгутов проводов системы управления двигателем и датчика концентрации кислорода.

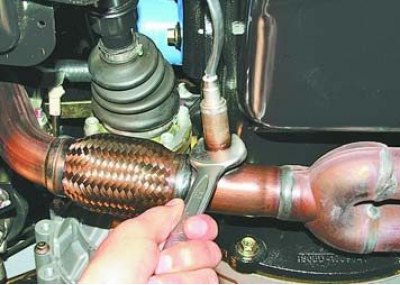

4. Выверните датчик из приемной трубы и снимите его с автомобиля.
Примечание. Обратите внимание на маркировку датчика, чтобы при замене на новый приобрести аналогичный датчик концентрации кислорода.
5. Установите датчик в порядке, обратном снятию, смазав предварительно резьбовую часть датчика графитной смазкой.

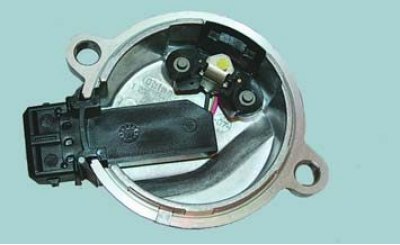

Датчик фаз установлен в задней части головки блока цилиндров. Принцип его действия основан на эффекте Холла. Датчик определяет ВМТ такта сжатия поршня 1-го цилиндра. Сигнал датчика используется контроллером для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности цепи контроллер заносит в свою память ее код и включает контрольную лампу.
Для замены датчика фаз вам потребуется ключ «на 8».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

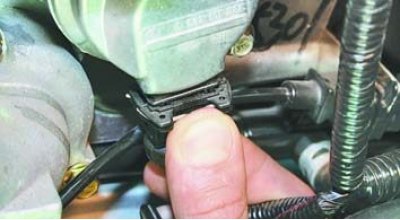

2. Нажмите на пружинный фиксатор колодки жгута проводов...

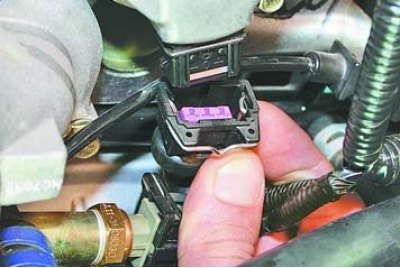

3. ...и отсоедините колодку от разъема датчика.

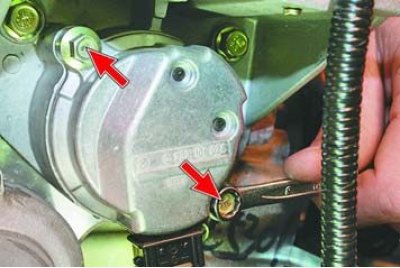

4. Выверните два болта крепления крышки датчика к его корпусу...

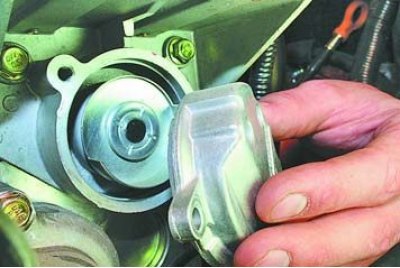

5. ...и снимите крышку с установленными в ней чувствительным элементом и разъемом.
Примечание. Чувствительный элемент датчика фазы приклепан к крышке заклепками, поэтому рекомендуем заменять его в сборе с крышкой.
6. Установите датчик фаз в порядке, обратном снятию.
