- 1 - Передний бампер
- 2 - Корпус противотуманного фонаря
- 3 - Крепежные болты, 1,5 Нм
- 4 - Левая лампа противотуманной фары -L22- или правая лампа противотуманной фары -L23-. Лампа Н11 12 В, 55 Вт
Инструкция: Передняя накладка бампера в Tiguan в зависимости от комплектации устанавливается в двух версиях с разными углами наклона (18° и 28°). Снятие и установка лампы противотуманной фары или противотуманной фары производиться при обеих версиях одинаково Для снятия и установки лампы левой противотуманной фары -L22- или лампы правой противотуманной фары -L23- не требуется снимать противотуманную фару. Замена лампы производится через сервисную заслонку в колесной нише.
Распознавание неисправностей и индикация ошибок
Система управления бортовой сети оснащен функцией самодиагностики, которая облегчает поиск неисправности в противотуманных фарах. Для поиска неисправностей следует использовать тестер -VAS 5051А- в режиме "Ведомый поиск неисправностей".
Снятие и установка противотуманных фар
Инструкция: На рисунках показано снятие и установка левой противотуманной фары.

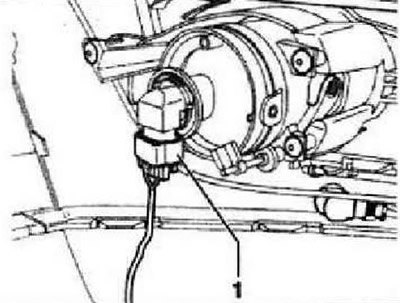

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять облицовку переднего бампера. Разблокировать и отсоединить штекерный разъем -1-.

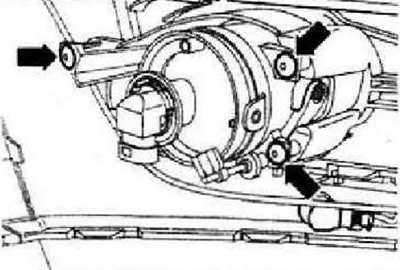

Выкрутить три болта крепления -стрелки- и извлечь корпус противотуманной фары из бампера.
Установка осуществляется а обратной последовательности. Затянуть болты крепления предписанным моментом. Проверить работоспособность противотуманной фары. Проверить настройку противотуманных фар, при необходимости - отрегулировать.
Снятие и установка лампы противотуманной фары
Инструкция: Для снятия и установки лампы левой противотуманной фары -122- или лампы правой противотуманной фары -123- не требуется снимать противотуманную фару. Замена лампы производится через сервисную заслонку в колесной нише. На рисунках показано снятие и установка на левой противотуманной фаре.

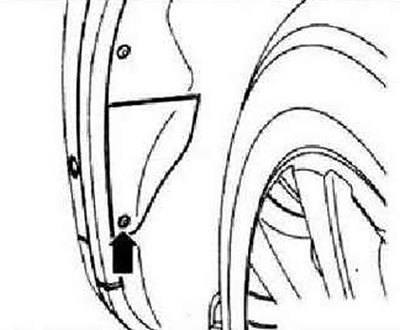

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Выкрутить болт -стрелка- в колесной нише и открыть сервисную заслонку -1-.
Инструкция: Для наглядности противотуманная фара на приведенных далее рисунках показана в снятом состоянии.

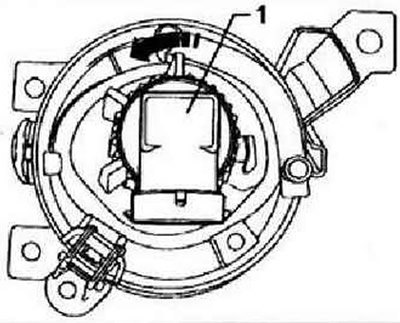

Разблокировать и отсоединить штекерный разъем -1-. Вращать патрон с лампой противотуманной фары -1- в -направлении стрелки- и извлечь его из фары. Лампа противотуманной фары жестко зафиксирована в патроне и не заменяется отдельно. Лампа противотуманной фары: Н11 12 В, 55 Вт.
[Текст предоставлен порталом: Autoinstruction]
Установка осуществляется в обратной последовательности. Проверить работоспособность противотуманной фары. Проверить настройку противотуманных фар, при необходимости отрегулировать.
