Снятие и установка лампы дополнительного стоп-сигнала -U25-
Инструкция. Отказ светодиода в дополнительных стоп-сигналах. Отдельные светодиоды в дополнительном фонаре стоп-сигнала объединены а группы по 4 светодиода и обеспечиваются напряженней по группам. Дополнительные стоп-сигналы выполнены таким образом, что при отказе одной светодиодной группы обеспечивается выполнение нормативных требований. Если выходит еще одна светодиодная группа, го законодательные положения перестают соблюдаться. В случае выхода из строя светодиодной группы исправные светодиоды нагружаются сильнее, поэтому следует считаться с возможным скорым повреждением остальных светодиодных групп. В случае выхода из строя белее четырех светодиодных групп в дополнительном фонаре стоп-сигнала фонарь подлежит замене (ремонтный случай).

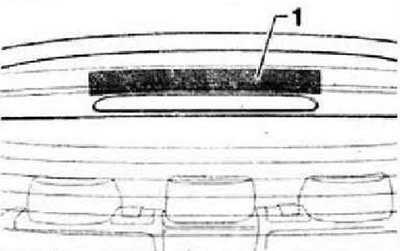

Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Заклеить область крышки багажного отсека над стоп-сигналом полоской обычной изоленты -1-.
Осторожно. При демонтаже дополнительного стоп-сигнала следить за тем, чтобы не повредить уплотнитель.

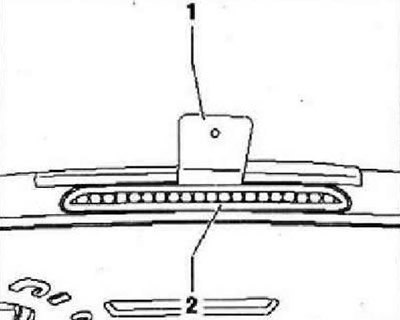

Вставить пластиковый клин -Т10039/1- -1- сверху между лампой верхнего стоп-сигнала -М25- -2- и крышкой багажного отсека.

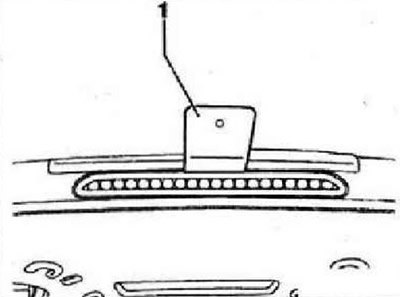

Разблокировать фиксатор лампы дополнительного стог-сигнала -М25- нажатием клина -1- в направлении движения. Извлечь осторожно лампу дополнительного стоп-сигнала -М25-, с учетом длины подсоединенной проводки, из задней двери.

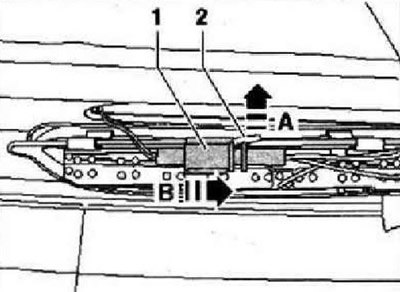

Разблокировать предохранитель -2- в -направлении стрелки А- и вытащить компактный разъем -1- одновременно в -направлении стрелки В- из крепления.
Нажать стопор -1- в -направлении стрелки- и движением вверх извлечь разъем -2-.
Установка
Инструкция: При установке лампы дополнительного стоп-сигнала -М25- обратить внимание на правильность крепления уплотнения. Уплотнитель не должен иметь повреждений и перегибов.
Подсоединить разъем и зафиксировать компактный разъем в стоп-сигнале. Вновь эаклипсовать стоп-сигнал в дверь багажного отсека. Проверить работу лампы дополнительного стоп-сигнала -М25-.
