Регулировка положения выключателя сигнала торможения (Chevrolet Niva 1 «2123»)

Регулировку осуществляют перемещением выключателя 7 (рис. 6-3) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер располагался относительно педали тормоза на расстоянии 7,5 + 0,5 мм. В этом положении выключателя затяните гайку 6.

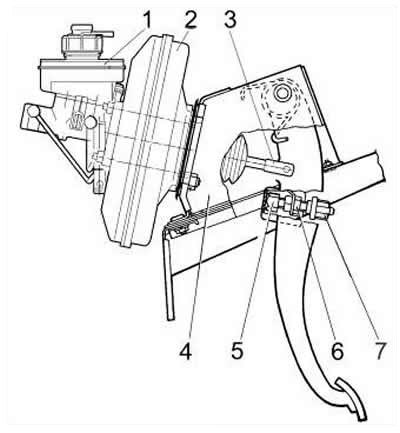

Рис. 6-3. Привод тормозов: 1 - бачок; 2 - вакуумный усилитель; 3 - толкатель; 4 - кронштейн педали тормоза; 5 - буфер выключателя стоп-сигнала; 6 - гайка крепления стоп-сигнала; 7 - выключатель стоп-сигнала; 8 - педаль тормоза.
