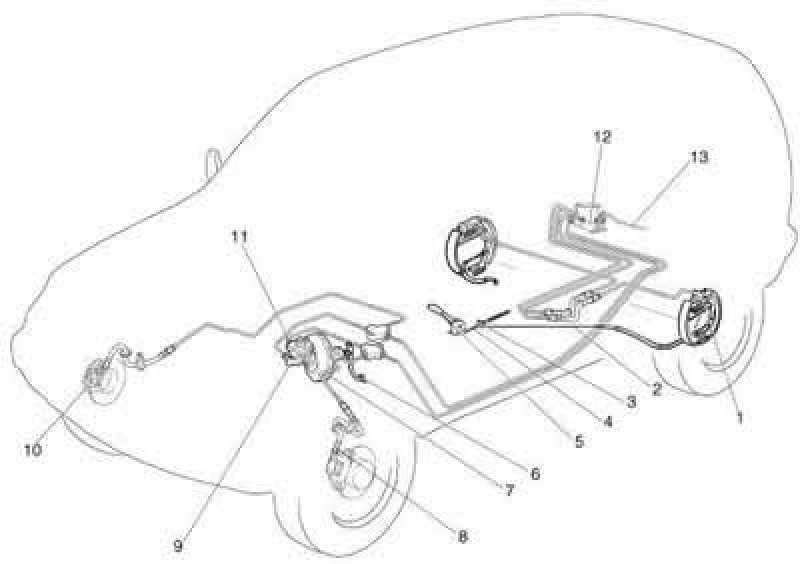

Рис. 6-1. Схема тормозной системы: 1 - колесный цилиндр заднего тормоза; 2 - задний трос стояночного тормоза; 3 - направляющая заднего троса; 4 - передний трос стояночного тормоза; 5 - рычаг стояночного тормоза; 6 - педаль тормоза; 7 - вакуумный усилитель; 8 - трубопровод; 9 - главный цилиндр; 10 - блок колесных цилиндров переднего тормоза; 11 - бачок главного цилиндра; 12 - регулятор давления; 13 - рычаг привода регулятора давления.
