Снятие, установка и обслуживание компонентов замка капота (Mercedes M-Class W163)

0

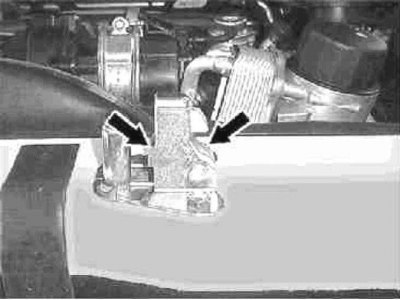

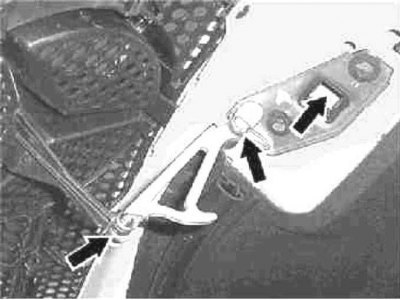

Схема нанесения смазки (модели выпуска по 31.08.99)

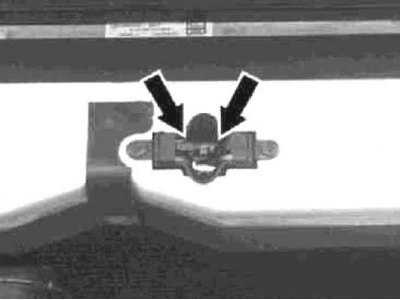

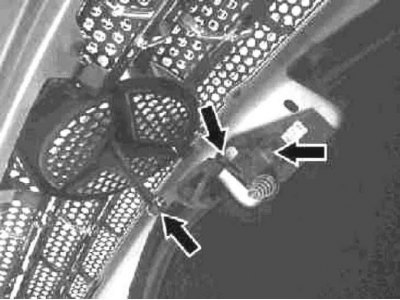

Схема нанесения смазки (модели выпуска с 01.09.99)

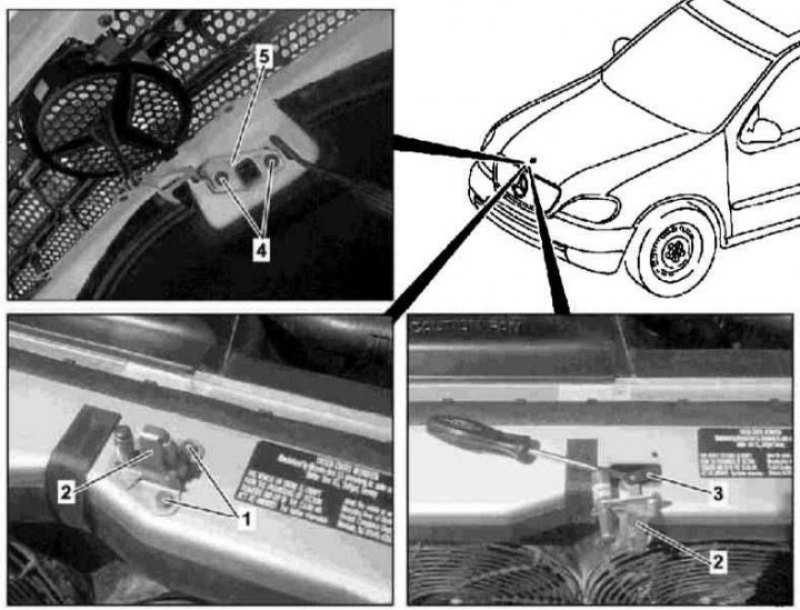

1. Детали установки компонентов замка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.



2. Откройте капот и зафиксируйте его в вертикальном положении.

3. Выверните винты (1) и, потянув вверх, снимите нижнюю секцию (2) замковой сборки.

4. Снимите рычаг отпускания защелки в слева под панелью приборов в салоне автомобиля и отсоедините от него приводной трос (модели по 31.08.99)/рассоедините контактный разъем электропроводки (4) (модели с 01.09.99).

5. Отсоедините трос отпускания защелки (3) от нижней секции (2) замковой сборки и снимите последнюю с поперечной балки.

6. Выверните винты (4 и 5) и снимите верхнюю секцию (6) замка, на моделях по 31.08.99 оборудованную страховочным фиксатором.

7. Установка производится в обратном порядке.

8. В заключение отрегулируйте положение капота (см. Раздел Снятие, установка и регулировка капота), удостоверьтесь в надежности фиксации его в закрытом положении и смажьте консистентной смазкой открытые элементы замковой сборки (включая страховочный крюк) и петли. Проверьте свободу и плавность хода страховочного крюка.

Трос отпускания замковой защелки

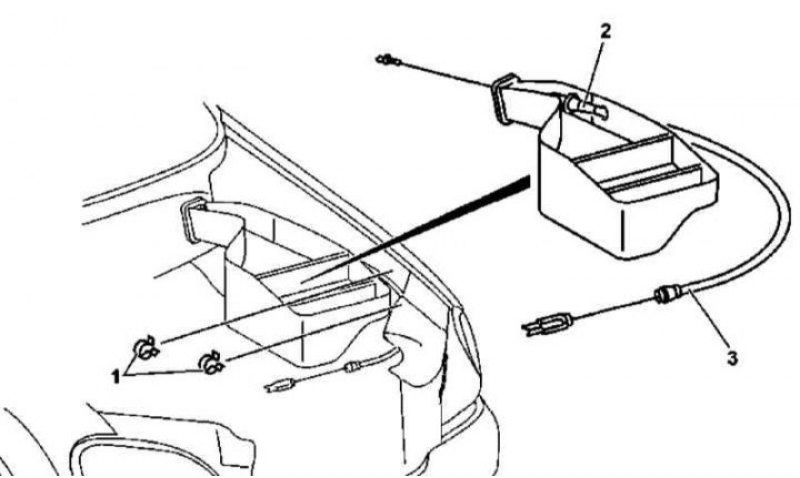

1. Детали установки приводного троса отпускания защелки замка капота показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.



2. Откройте капот и зафиксируйте его в вертикальном положении.

3. Снимите верхнюю поперечную балку рамы (см. Раздел Снятие и установка верхней передней поперечной балки рамы).

4. Снимите замок капота (см. выше).

5. Высвободите приводной трос из промежуточных фиксаторов под верхней поперечной балкой рамы.

6. Выверните крепежные винты/отпустите фиксаторы и снимите крышку монтажного блока предохранителей/реле (см. Главу Бортовое электрооборудование).

7. В случае необходимости снимите промежуточные фиксаторы (1) прокладки приводного троса.

8. Снимите крышку слева под панелью приборов (см. Раздел Снятие и установка нижних крышек панели приборов).

9. Снимите панели отделки левого ножного колодца (см. Раздел Снятие и установка панелей отделки передних ножных колодцев).

10. Высвободите приводной трос из фиксатора на стенке колодца.

11. Снимите проходную втулку (2) троса с монтажного блока предохранителей/реле.

12. Втяните приводной трос (3) сквозь переборку внутрь двигательного отсека.

13. Установка производится в обратном порядке, - проследите за правильностью прокладки троса.
