Детали установки правой нижней крышки панели приборов (версия 1 - модели 163.136/154/172 с VIN по А145272, Х708318)
1. Детали установки правой нижней крышки панели приборов версии 1 (модели 163.136/154/172 по А145272, по Х708318) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Отпустите защелку (3) на сборке вентилятора отопителя.
3. Высвободите крышку (1) из двух фиксаторов (2).
4. Отсоедините электропроводку от розетки бортового электропитания (Х58/1) и окончательно снимите крышку.
5. Установка производится в обратном порядке.
Версия 2
Детали установки правой нижней крышки панели приборов (версия 2 - модели 163.113/128/157/174/175 и 163.136/154/172 с VIN с А145273, Х708319)
1. Детали установки правой нижней крышки панели приборов версии 2 (модели 163.113/128/157/174/175 и 163.136/154/172 с А145273, с Х708319) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Выверните винты (1) крепления крышки (2).
3. Поверните вниз блокирующий рычаг (3) и опустите крышку (2).
4. Отсоедините электропроводку от розетки бортового электропитания (Х58/1) и окончательно снимите крышку.
5. Установка производится в обратном порядке.
Левая крышка

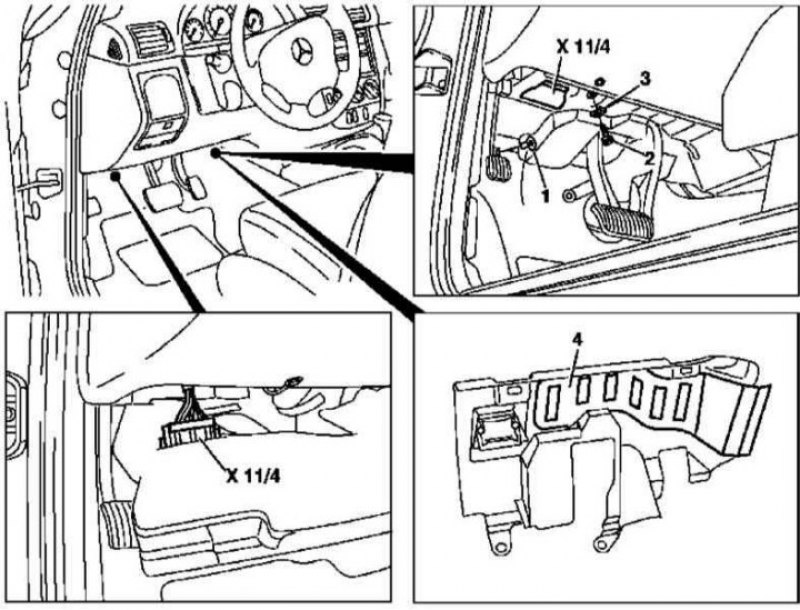

Детали установки левой нижней крышки панели приборов (все модели)
1. Детали установки левой нижней крышки панели приборов показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите две заглушки (1).
3. Выверните два винта (2).
4. Разблокируйте и снимите диагностический разъем DLC (Х11/4).
5. Высвободив из фиксаторов (3), снимите крышку (4).
6. Установка производится в обратном порядке.
