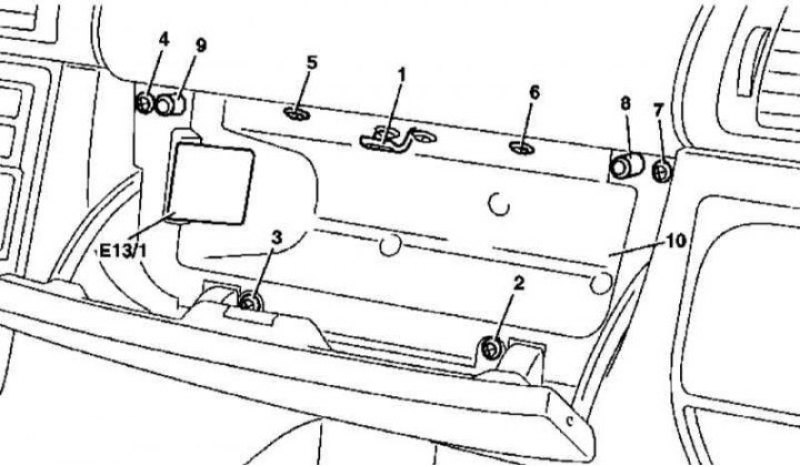

Детали установки главного вещевого ящика (модели 163.136/154/172 с VIN по А145272, Х708318): 8, 9 - Буферные упоры
1. Детали установки главного вещевого ящика версии 1 (модели 163.136/154/172 по А145272, по Х708318) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Откройте крышку ящика.
3. Высвободите из фиксаторов фонарь подсветки ящика (Е13/1) и отсоедините него электропроводку.
4. Снимите ударник замка (1).
5. Выверните винты (2-7).
6. Поддев снизу, высвободите ящик (10) из панели приборов.
7. Установка производится в обратном порядке, - проверьте исправность функционирования замка, в случае необходимости произведите регулировку крышки (см. Раздел Снятие, установка и регулировка крышки главного вещевого ящика (модели выпуска по 31.08.99)).
Версия 2

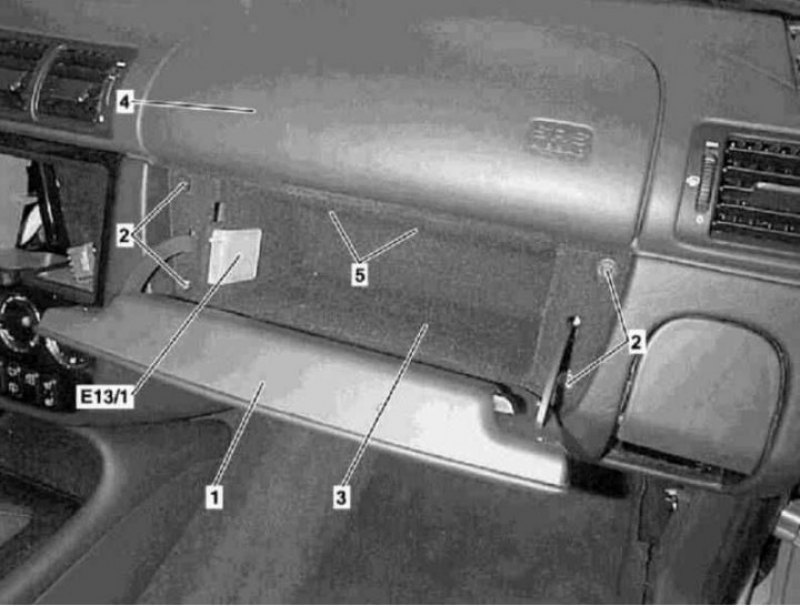

Детали установки главного вещевого ящика (модели 163.113/128/157/174/175 и 163.136/154/172 с VIN с А145273, Х708319)
1. Детали установки вещевого ящика версии 2 (модели 163.113/128/157/174/175 и 163.136/154/172 с А145273, с Х708319) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Откройте крышку (1).
3. Высвободите из фиксаторов фонарь подсветки ящика (Е13/1) и отсоедините него электропроводку.
4. Выверните винты (2).
5. Снимите верхние вытяжные заклепки (5) крепления вещевого ящика (3), - для снятия заклепки отожмите вверх 4-миллиметровый штифт и подайте корпус фиксатора вниз.
Информация представлена на сайте www.AutoInstruction.ru
6. Извлеките вещевой ящик (3) из панели приборов (4).
7. Установка производится в обратном порядке, - проследите за правильностью совмещения верхнего края крышки (1) со срезом панели приборов (4).
