Компоненты панели приборов
1 - Усилительная штанга; 2 - Возвратная пружина педали; 3 - Сборка подушки безопасности переднего пассажира; 4 - Кронштейн №2; 5 - Кронштейн №1; 6 - Панель №1 динамика; 7 - ECU ABS; 8 - Накладка панели приборов; 9 - ECU кузова; 10 - Сборка многофункционального дисплея; 11 - Панель отделки центральной консоли; 12 - Боковые сегменты отдели центральной консоли; 13 - Сборка аудиосистемы; 14 - Воздуховод; 15 - Нижний сегмент отделки центральной секции панели приборов; 16 - Окантовка; 17 - Панель отделки замка зажигания; 18 - Нижняя панель центральной секции панели приборов; 19 - Сборка рычага селектора режимов АТ; 20 - Панель отделки нижней консоли; 21 - Нижняя вставка; 22 - Подрулевая панель; 23 - Нижний держатель №2; 24 - Нижний держатель №1; 25 - Комбинация приборов; 26 - Отделка передней стойки кузова; 27 - Отделка комбинации приборов; 28 - Нижняя панель №2; 29 - CD-чейнджер; 30 - Боковой сегмент панели приборов (правый); 31 - Комбинированный переключатель; 32 - Нижняя крышка №2; 33 - Нижняя боковая панель; 34 - Боковой сегмент панели приборов (левый); 35 - Кожухи рулевой колонки; 36 - Рулевое колесо; 37 - Отделка порога передней двери; 38 - Накладка рулевого колеса
Компоненты тракта системы вентиляции
1 - Отделка дефлектора обдува ветрового стекла; 2 - Сборка дефлектора обдува ветрового стекла; 3 - Накладка панели приборов; 4 - Заслонка №4; 5 - Боковой дефлектор №2; 6 - Электропроводка; 7 - Воздуховод №5 бокового дефлектора; 8 - Воздуховод бокового дефлектора №2; 9 - Воздуховод от отопителя к заслонке №4; 10 - Центральный воздуховод от отопителя к заслонке; 11 - Сборка светильника в вещевом ящике; 12 - Центральный кронштейн; 13 - Воздуховод от отопителя к заслонке №1; 14 - Воздуховод бокового дефлектора №1; 15 - Датчик солнца; 16 - Датчик автоматического управления освещением; 17 - Кронштейн №1; 18 - Боковой дефлектор №1; 19 - Заслонка №1
На сопр. иллюстрациях также указан тип крепежа перечисленных компонентов: буквами с A по F обозначены болты и винты, буквами G и H – гайки, а не обозначенные буквами компоненты крепятся фиксаторами.
1. Последовательно снимите компоненты 30, 34, 37, 26, 33, 6 и 32 панели приборов, высвободив их из фиксаторов.

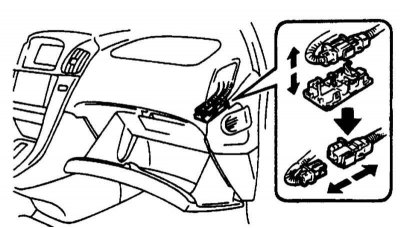

2. Разъедините разъём подушки безопасности, стараясь не повредить электропроводку.

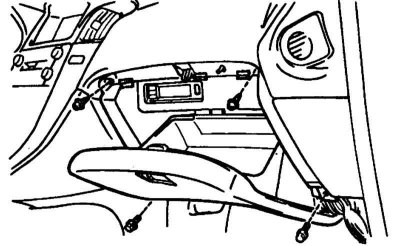

3. Снимите нижнюю панель №2, вывернув 2 болта и 2 винта.
4. При соответствующей комплектации выверните 4 гайки, разъедините разъём и снимите CD-чейнджер.
5. Выверните 2 болта и 2 гайки и снимите сборку подушки безопасности.
Внимание! После снятия уложите сборку подушки безопасности лицевой стороной вверх. Не разбирайте сборку подушки безопасности. При установке затягивайте крепёж с требуемыми усилиями, сборку подушки безопасности с видимыми повреждениями заменяйте, не допускайте замыкания электропроводки подушки безопасности.
6. Снимите рулевое колесо с накладкой, а также кожухи рулевой колонки (см. Раздел Снятие, установка, разборка и сборка рулевой колонки).
7. Последовательно снимите компоненты 17, 20, 22 и 21 панели приборов, высвободив их из фиксаторов и вывернув в последних двух случаях по 2 болта.
8. Снимите рулевую колонку (см. Раздел Снятие, установка, разборка и сборка рулевой колонки).
9. Последовательно снимите компоненты 16, 12 и 18 панели приборов, высвободив их из фиксаторов и вывернув в последнем случае 6 винтов.

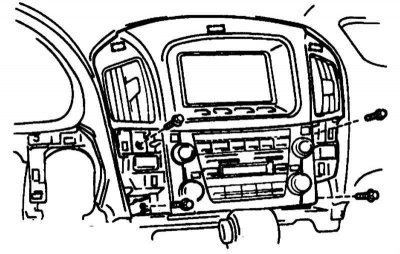

10. Выверните 4 болта и снимите панель отделки центральной консоли.
11. Разъедините разъёмы, выверните по 4 болта и снимите сборки многофункционального дисплея и аудиосистемы.
12. Выверните 2 винта и снимите отделку комбинации приборов.
13. Разъедините разъём, выверните 3 винта и снимите комбинацию приборов.
14. Выверните два болта и снимите нижние держатели (23 и 24).
15. Разъедините разъём, отсоедините тягу, отдайте 4 гайки и снимите сборку рычага селектора АТ.
16. Снимите воздуховоды.

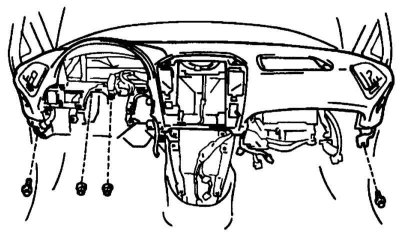

17. Разъедините разъёмы, выверните 2 болта и 2 гайки и снимите накладку панели приборов.
18. Отдайте крепёж и снимите кронштейны №1 и №2 (4 и 5).
19. Выверните по 2 гайки и снимите модули управления кузова и ABS.
20. Снимите возвратную пружину, выверните болт, 2 гайки и снимите блок реле и предохранителей под панелью приборов.
21. Выверните 4 болта и 4 гайки и снимите усилительную штангу.
22. Последовательно снимите компоненты №№ 11, 12, 18, 5, 1, 2, 7, 14, 8, 13, 9, 19, 4, и 10.
23. Выверните 5 винтов, отожмите фиксаторы и снимите электропроводку.
24. Выверните 2 винта и снимите кронштейн №1.
25. Снимите датчик солнца и датчик автоматического управления освещением.
26. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, заменяйте деформированные фиксаторы.
