Компоненты установки панели потолка (часть 1)
1 - Ремень безопасности переднего сиденья; 2 - Боковая верхняя отделочная панель; 3 - Крышка стойки задней подвески; 4 - Задняя боковая панель отделки; 5 - Уплотнение задней двери; 6 - Крюки; 7 - Дополнительное гнездо; 8 - Нижняя боковая панель; 9 - Боковая отделка заднего сиденья; 10 - Накладка порога задней двери; 11 - Нижняя секция отделки центральной стойки кузова; 12 - Накладка порога передней двери; 13 - Боковой сегмент панели приборов; 14 - Отделка передней стойки кузова; 15 - Уплотнение передней двери; 16 - Верхняя секция отделки центральной стойки кузова; 17 - Боковая ручка; 18 - Крышка №1 багажного отделения; 19 - Задняя панель отделки багажного отделения; 20 - Крышка запасного колеса; 21 - Вещевой ящик в багажном отделении; 22 - Лоток багажного отделения; 23 - Панель №3 багажного отделения; 24 - Панель №2 багажного отделения; 25 - Напольное покрытие багажного отделения; 26 - Крышка багажного отделения
Компоненты установки панели потолка (часть 2)
1 - Задняя отделочная панель потолка; 2 - Рассеиватель; 3 - Светильник багажного отделения; 4 - Панель потолка; 5 - Ручки; 6 - Салонный светильник; 7 - Солнцезащитный козырёк; 8 - Внутреннее зеркало заднего вида; 9 - Сборка персональных светильников; 10 —Держатели; 11 - Крышка зеркала
1. Высвободите переднюю часть напольного покрытия багажного отделения из пяти фиксаторов и снимите его.
2. Снимите панели №2 и №3 багажного отделения, снимите лоток и крышку запасного колеса.
3. Снимите вещевые ящики и крышку багажного отделения.
4. Снимите задние сиденья (см. Раздел Снятие, разборка, сборка и установка задних сидений).
5. Снимите в указанной последовательности боковые сегменты панели приборов, накладки порогов передних дверей, уплотнения передних дверей, отделку передних стоек кузова, накладки порогов задних дверей и уплотнения задних дверей.
6. Снимите нижние и верхние анкеры ремней безопасности заднего сиденья, после чего снимите нижнюю и верхнюю секции отделки центральной стойки кузова.
7. Снимите рассеиватель светильника багажного отделения, выверните 4 винта и снимите светильник.
8. Снимите заднюю отделочную панель потолка и заднюю панель отделки багажного отделения.

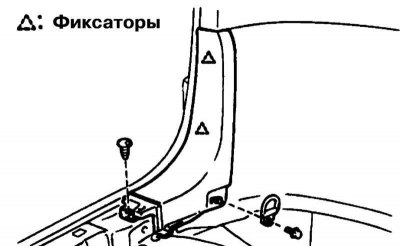

9. Выверните болты, снимите нижние крюки, извлеките фиксаторы и снимите задние боковые панели отделки.
10. Снимите крышки стоек задней подвески.
11. Снимите боковую отделку заднего сиденья.
12. Расцепите зажим на крышке дополнительного гнезда от отверстия в корпусе гнезда и вытяните корпус примерно на 10 мм.
13. Отожмите отвёрткой фиксатор и снимите дополнительное гнездо вместе с крышкой, предварительно разъёдинив разъём.
14. Снимите крышку №1 багажного отделения и нижние боковые панели.
15. Снимите верхние анкеры ремней безопасности задних сидений, боковые ручки и боковые верхние панели.
16. Снимите рассеиватель, откройте отделение для очков, отожмите 5 фиксаторов, выверните 3 винта и снимите сборку персональных светильников, предварительно разъединив её разъём.
17. Снимите крышку зеркала, на моделях с зеркалом с автоматическим затенением разъедините разъём зеркала.
18. Снимите солнцезащитные козырьки, их держатели.
19. Выверните по 2 винта и снимите 4 верхних ручки.
20. Снимите рассеиватель салонного светильника, выверните 4 винта и снимите светильник, предварительно разъединив его разъём.
21. Отожмите 2 фиксатора и снимите отделку потолка.
22. Установка производится в обратном порядке. Заменяйте деформированные фиксаторы.
