Компоненты установки коврового покрытия
1 - Нижняя секция отделки центральной стойки кузова; 2 - Уплотнение передней двери; 3 - Уплотнение задней двери; 4 - Крышка стойки задней подвески; 5 - Напольное покрытие багажного отделения; 6 - Боковая отделка заднего сиденья; 7 - Накладка порога задней двери; 8 - Заднее правое сиденье; 9 - Заднее левое сиденье; 10 - Переднее левое сиденье; 11 - Накладка порога задней двери; 12 - Переднее правое сиденье; 13 - Заглушка отверстия в вещевом ящике; 14 - Пластина вещевого ящика; 15 - Вещевой ящик; 16 - Нижняя панель №2; 17 - Нижняя крышка №2; 18 - Нижний сегмент отделки центральной секции панели приборов; 19 - Ковровое покрытие; 20 - Нижняя панель центральной секции панели приборов; 21 - Боковые сегменты отделки центральной консоли; 22 - Верхняя панель вещевого ящика; 23 - Нижняя боковая панель; 24 - Подножка; 25 - Нижняя подрулевая панель
1. Высвободите переднюю часть напольного покрытия багажного отделения из пяти фиксаторов и снимите его.
2. Снимите передние и задние сиденья (см. Разделы Снятие, разборка, сборка и установка передних сидений и Снятие, разборка, сборка и установка задних сидений).
3. Снимите накладки порогов дверей, нижние секции отделки центральных стоек кузова, крышки стоек задней подвески, боковую отделку задних сидений и подножки.
4. Снимите в указанном порядке нижние боковые панели, нижнюю крышку №2, нижнюю панель №2, панель отделки замка зажигания, панель отделки центральной консоли, нижнюю подрулевую панель, нижний сегмент отделки центральной секции панели приборов, боковые сегменты отделки центральной консоли (см. Раздел Снятие и установка панели приборов и главного вещевого ящика).
5. Снимите верхнюю панель вещевого ящика в центральной консоли, извлеките заглушку отверстия в вещевом ящике, снимите 2 заглушки винтов, выверните 2 винта и снимите пластину вещевого ящика.

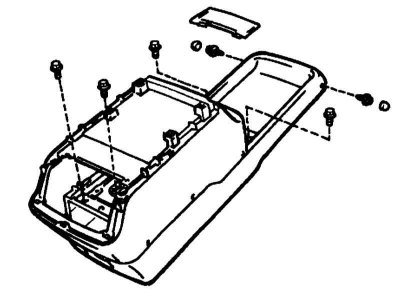

6. Выверните 4 болта и снимите вещевой ящик, разъедините разъём.
7. Снимите крышку номера шасси (см. Введение).
8. Выверните болты и снимите нижние анкеры ремней безопасности.
9. Отожмите фиксаторы и снимите ковровое покрытие.
10. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, заменяйте деформированные фиксаторы.
