Снятие
1. Переведите рычаг управления подвеской в положение "Максимум", затем отсоедините отрицательный провод от батареи.
2. Отсоедините приводные тросы стояночного тормоза от суппортов тормозных механизмов передних колес (обратитесь к Главе Тормозная система), затем поднимите как можно выше рычаг управления стояночным тормозом в салоне автомобиля.
3. При соответствующей комплектации снимите с центральной консоли подлокотник.
4. При соответствующей комплектации аккуратно высвободите малый вещевой ящик из передней части консоли.

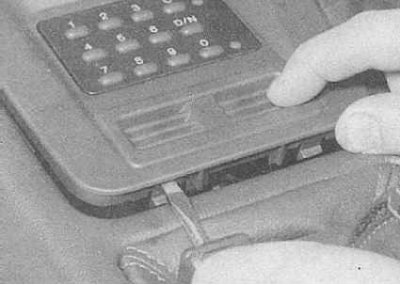

5. На моделях, оборудованных системой иммобилизации двигателя, высвободите из консоли панель управления иммобилизатором с целью обеспечения доступа к передним крепежным винтам.

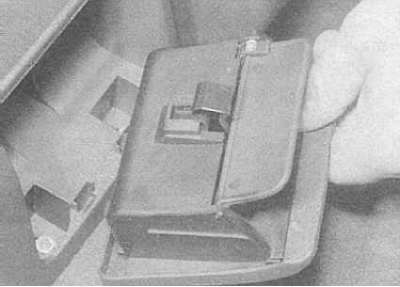

6. Откройте пепельницу в задней части центральной консоли и высвободите ее из крепежных фиксаторов.

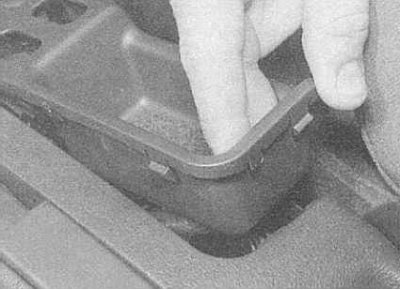

7. Извлеките малый вещевой ящик из верхней части консоли.
8. При соответствующей комплектации аккуратно подденьте и извлеките из консоли переключатели управления функционированием электропривода стеклоподъемниками и гидроактивной подвески автомобиля. Рассоедините контактные разъемы соответствующей электропроводки. Постарайтесь запомнить порядок подсоединения проводов.
9. Высвободите из панели приборов и снимите с автомобиля переднюю пепельницу.
10. На моделях с РКПП высвободите из верхней части консоли защитный чехол рычага переключения передач. Отпустите фиксатор и снимите чехол с рычага.
11. На моделях с АТ высвободите из консоли защитный чехол и облицовку индикатора положений рычага селектора..
Текст предоставлен порталом autoinstruction.ru

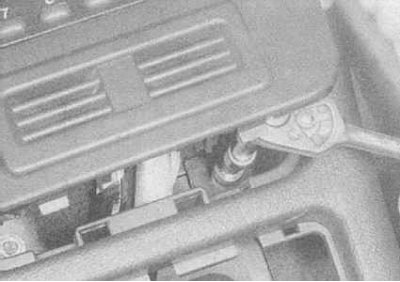

12. Выверните два передних и два задних крепежных винта и сдвиньте сборку центральной консоли назад.

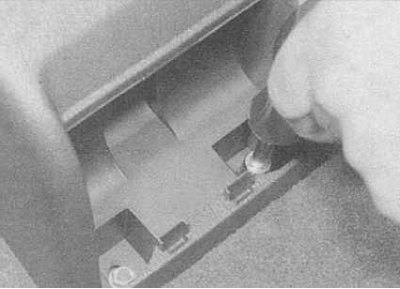

13. На моделях, оборудованных системой иммобилизации двигателя, отпустите фиксатор и рассоедините контактный разъем электропроводки панели управления иммобилизатора. Отсоединив электропроводку, снимите панель.
14. Поднимите центральную консоль и, снимая ее с рычага селектора, извлеките из салона автомобиля.
Установка
Установка производится в обратном порядке.
