Снятие
Открепить чехол рычага переключения передач и задрать его вверх.
Снять выключатели световой аварийной сигнализации и системы центрального запирания. Для этого через отверстие для рычага переключения передач отжать в сторону изоляцию из пенорезины и выжать выключатели изнутри. Разъединить штекерные разъемы.
Через отверстие для рычага переключения передач разъединить штекерный разъем прикуривателя.
Снять узел управления системой отопления и кондиционирования.
Примечание: иногда узел управления сидит очень прочно. В этом случае следует сначала снять центральную консоль, а затем выжать узел управления с обратной стороны.
Выжать выключатель под узлом управления. Действуя через отверстие для узла управления выжать выключатель и разъединить штекерный разъем.

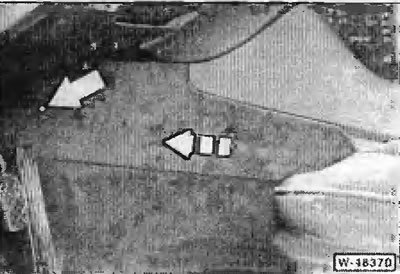

Снять боковые коврики слева и справа. Для этого вывернуть винты -стрелки-, сдвинуть боковые коврики вперед и открепить от зажимов.

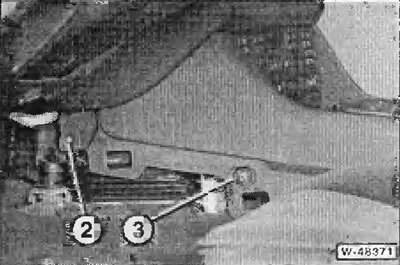

Вывернуть винты -2- и -3-.

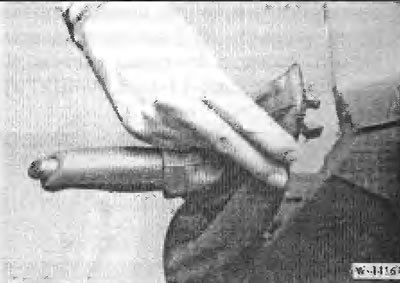

Снять вверху с консоли чехол рычага ручного тормоза, отклонить его вперед и открепить снизу.

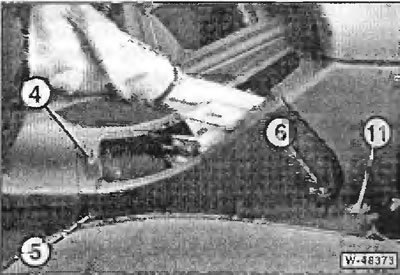

Отпустить винт -4-.
Вывернуть винты -5- и -6-, предварительно удалив заглушки.
Открепить боковую крышку рычага ручного тормоза, для этого крышку сзади вверху потянуть к сиденью водителя и снять.

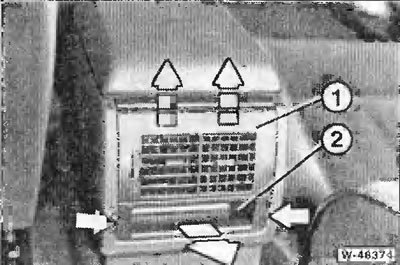

Заднюю решетку подвода воздуха -1- нажать слегка вверх, с помощью отвертки с боков -стрелки- отжать и снять подстаканник или соответственно попку для вещей -2-.
Решетку подвода воздуха сдвинуть вниз и снять.

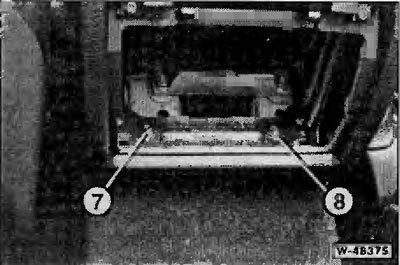

Вывернуть винты -7- и -8-.
Сдвинуть сиденья до отказа назад, и у задних боковых частей слева и справа внизу вывернуть по 2 винта, предварительно удалив с помощью меленькой отвертки заглушки -11- (рис. W-4B373).

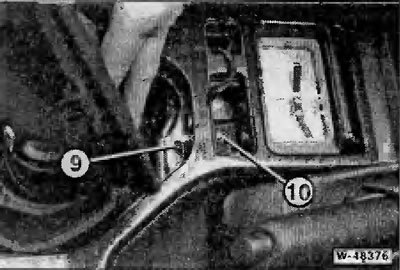

Отжать в сторону изоляцию корпуса переключателя передач и вывернуть винт -9-.
Вывернуть винт -10-.
Центральную консоль сзади немного приподнять и разъединить расположенный под ней штекерный разъем цепи освещения пепельницы. Предварительно пометить разъем с помощью бирки.
Оба передних сиденья, спинки сидений и рычаг переключения передач или соответственно рычаг выбора режима работы переставить в крайние задние положения.

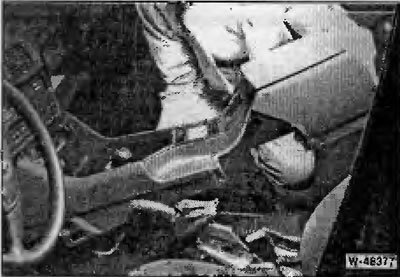

Центральную консоль сзади приподнять, потянуть назад, отклоняя в сторону сиденья для пассажира рядом с водителем, и снять.
Установка
Приставить центральную консоль спереди со стороны сиденья для пассажира рядом с водителем.
Соединить под консолью штекерный разъем выключателя ручного тормоза.
Через отверстие для рычага переключения передач соединить штекерный разъем прикуривателя.
Центральную консоль грубо выровнять и слабо прикрепить винтами:
- сначала двумя винтами слева и справа впереди, предварительно выровняв гайки из листового материала;
- одним винтом под изоляцией рычага переключения передач;
- одним винтом под выключателем световой аварийной сигнализации;
- двумя винтами слева и справа сзади на высоте замков ремней безопасности;
- двумя винтами сзади в отверстии для решетки подвода воздуха.
Центральную консоль выровнять и винты крепления затянуть,
Крышку у рычага ручного тормоза вверху закрепить и прижать внизу. Вставить и затянуть 3 винта:
- 1 винт под рычагом ручного тормоза;
- 2 винта с боков впереди и сзади, вставить на место заглушки.
Соединить штекерные разъемы выключателей световой аварийной сигнализации и системы центрального запирания, вжать выключатели в отверстия.
Вставить изоляцию рычага переключения передач.
Вставить заднюю решетку подвода воздуха и сдвинуть ее вверх.
Закрепить полку для вещей или подстаканник.
Чехол рычага ручного тормоза закрепить внизу, прижать вверху и закрепить.
Боковой коврик слева приставить так, чтобы оба зажима из листового материала вошли в соответствующие отверстия, сдвинуть покрытие вперед, прижать и закрепить винтами. Боковой коврик справа закрепить таким же способом.
Штекер для выключателя под узлом управления системой отопления просунуть через отверстие и подсоединить к выключателю.
Вжать выключатель в отверстие.
Установить узел управления системой отопления и кондиционирования.
Закрепить чехол рычага переключения передач.
