Внимание: При наличии электропривода перестановки сиденья и возникновении в приводе неисправности действовать в соответствии с указаниями, приведенными в конце главы.
Снятие
С помощью механизма регулировки сиденья по высоте поставить сиденье в крайнее верхнее положение. Сдвинуть сиденье до отказа вперед.

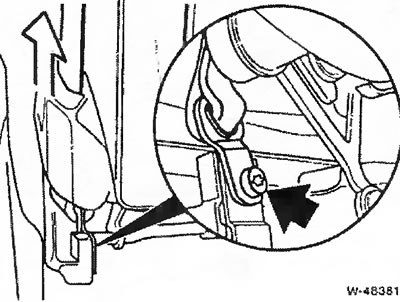

Вывернуть болт крепления ремня безопасности.

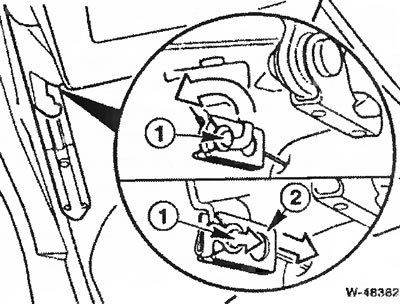

Движением назад отпустить стопор -1- и вытянуть его внутрь. Тягу Боудена -2- для перестановки ремня безопасности по высоте отжать вперед.

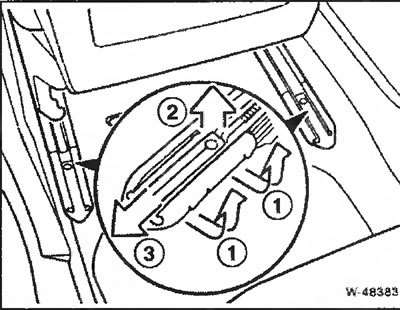

Накладки вывернуть движением изнутри вверх -1-, для чего отпустить язычки зажимов, в середине -2- поднять вверх и снять движением назад -3-.

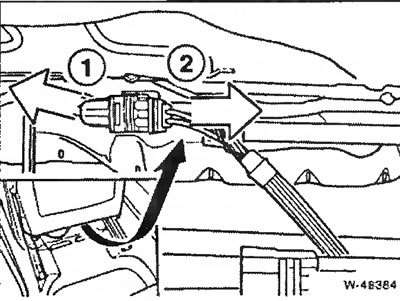

Штекер открепить -1- и отсоединить -2-.

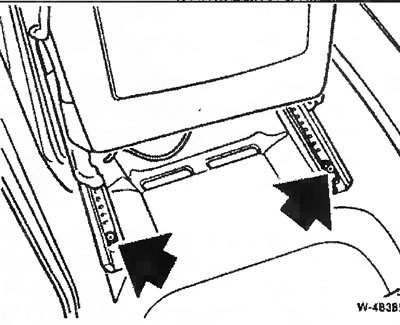

Вывернуть задние болты крепления.
Переместить сиденье до отказа назад.

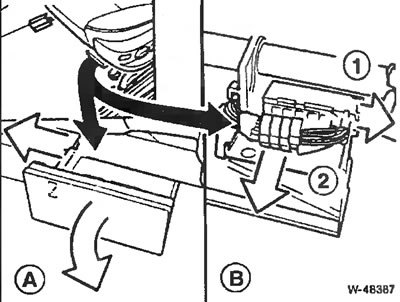

При наличии электрического привода: А - открепить и откинуть вперед крышку, В - открепить -1- и отсоединить -2- штекер.

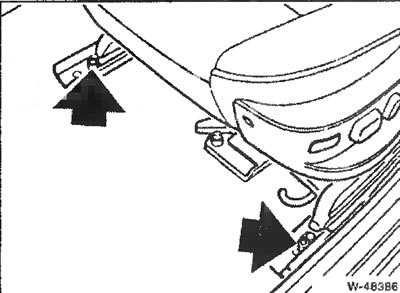

Вывернуть передние болты.
Вытащить переднее сиденье из автомобиля.
Внимание: Если сиденье транспортируется, демонтировано или снято на длительное время, натяжитель ремня безопасности необходимо деактивировать, см. с. 144.
Установка
Сиденье вставить и выровнять. Внимание: Напольное покрытие в зоне болтов крепления не должно попадать между шинами сиденья и полом, т.к. впоследствии это может привести к возникновению царапающих шумов.
Привернуть сиденье новыми болтами, сначала сзади, затем спереди. Болты не затягивать. Внимание Если снова используются прежние болты, их резьбу предварительно необходимо обработать средством против самоотворачивания, например, Loctite 270.
Болты крепления затянуть моментом 40 Нм в следующей последовательности: передний внутренний, передний наружный, задний внутренний и задний наружный.
Электрическая перестановка сиденья: передвинуть сиденье до отказа назад. Подсоединить и закрепить штекер. Установить крышку.
Соединить и застопорить многоконтактный штекерный разъем.
Закрепить накладки,
Навесить и застопорить тягу Боудена механизма перестановки ремня безопасности по высоте.
Нижний болт крепления ремня безопасности затянуть моментом 50 Нм.
Действия при возникновении дефекта электропривода перестановки сиденья в продольном направлении
Снять накладку с внутренней шины сиденья.
Изменением наклона сиденья переместить его вверх.
Если имеется, отсоединить шланг от насоса, придающего спинке удобное положение для позвоночника.
Отпустить спереди у шины сиденья 2 болта и откинуть переднее сиденье назад.
Вывернуть 2 болта крепления исполнительного механизма привода сиденья в продольном направлении и исполнительный механизм снять.
Задействовать выключатель управления перемещением сиденья в продольном направлении.
Если привод не работает: установить и задействовать новый исполнительный механизм. Если перестановка осуществляется, то привод в порядке и следует только заменить исполнительный механизм.
Если исполнительный механизм работает, а сиденье не передвигается: привод неисправен и подлежит замене.
Разъединить штекерный разъем привода сиденья в продольном направлении.
Большими кусачками перекусить соединительный вал.
Отвернуть 2 гайки и снять привод слева и справа. После этого сиденье можно передвигать вручную.
Шины сиденья спереди привернуть к раме сиденья (только для снятия).
Сиденье снять и заменить шины.
