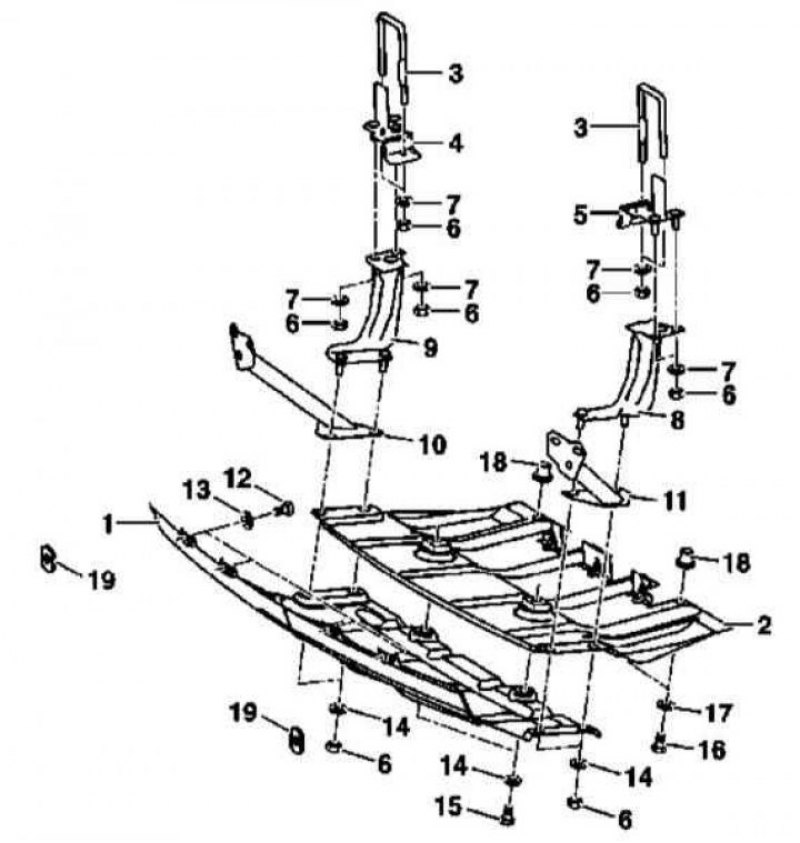

Детали установки панелей нижней защиты двигательного отсека: 1 - Передний пыльник; 2 - Задний пыльник; 3 - Монтажные скобы; 4 - Крепежная пластина; 5 - Крепежная пластина; 6 - Гайки М10; 7 - Регулировочные шайбы (20x10.5x2); 8 - Опорный кронштейн; 9 - Опорный кронштейн; 10 - Держатель; 11 - Держатель; 12 - Болты М8x20; 13 - Регулировочные шайбы (16x8.4x1.6); 14 - Регулировочные шайбы (30x10.5x2.5); 15 - Болты М10x25; 16 - Винты М6x16; 17 - Регулировочные шайбы (17x6.4x4); 18 - Заклепанные гайки; 19 - Проставка

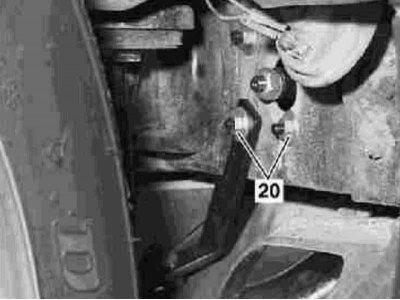

Детали установки панелей нижней защиты двигательного отсека: 20 - Гайки крепления кронштейна дефлектора

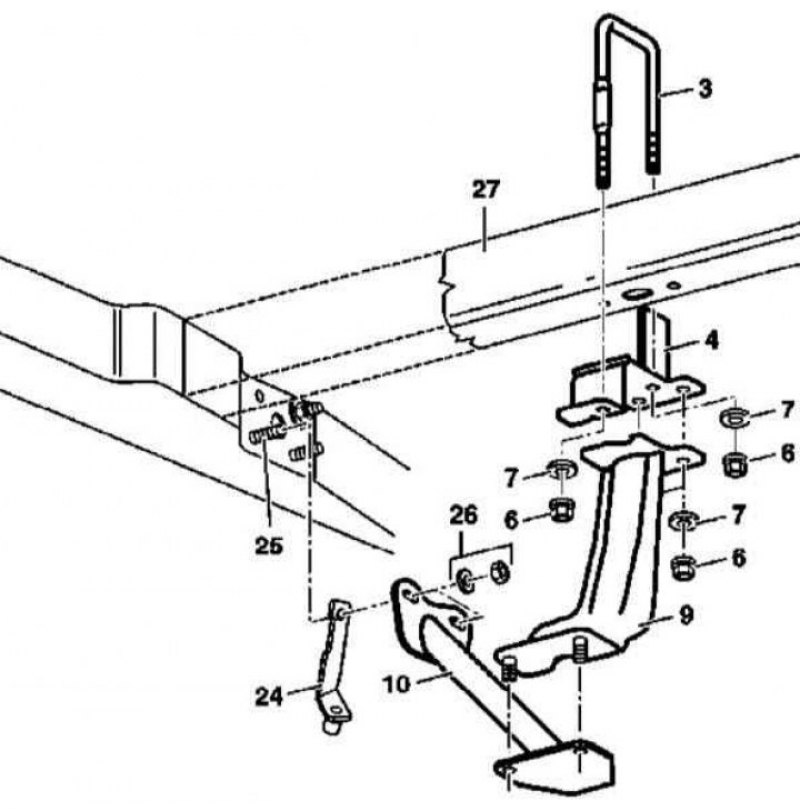

Детали установки панелей нижней защиты двигательного отсека: 24 - Кронштейн дефлектора; 25 - Шпильки крепления кронштейна дефлектора; 26 - Крепежные гайки; 27 - Продольная бака рамы

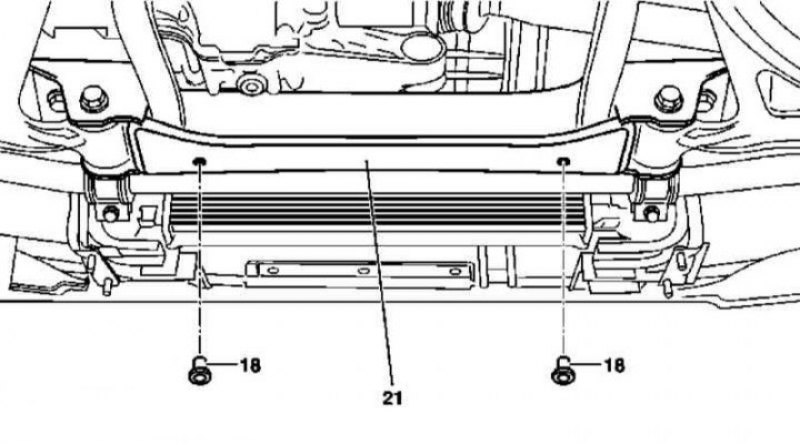

Детали установки панелей нижней защиты двигательного отсека
(Оригинал расположен на ресурсе: Autoinstruction)

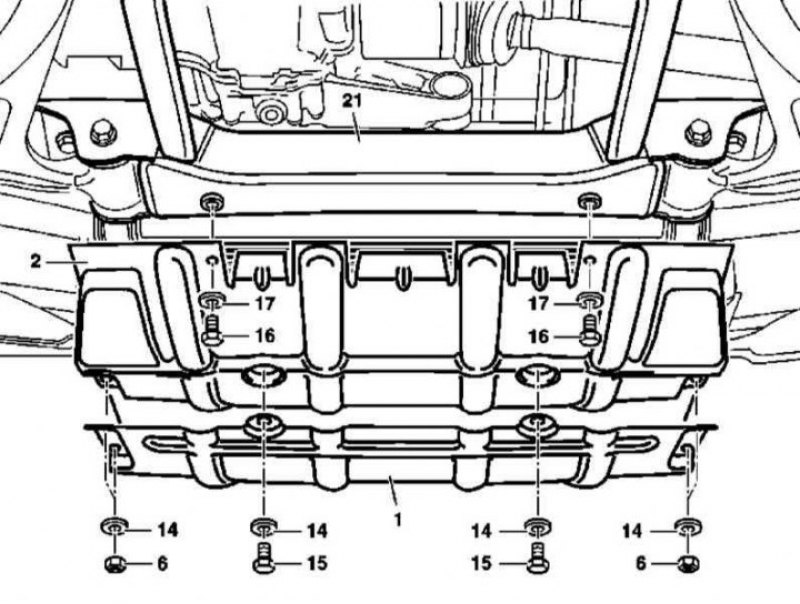

Детали установки панелей нижней защиты двигательного отсека
