Снятие
1. Выверните болты и гайки (стрелки на сопроводительной иллюстрации) снимите крышку(и) двигателя.
2. Снимите, при необходимости, правую верхнюю крышку двигателя.

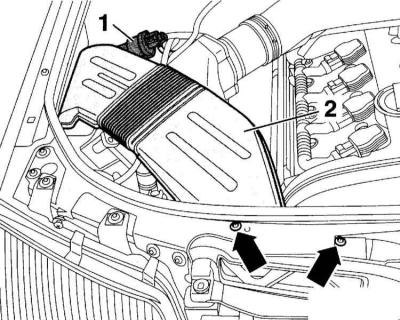

3. Отсоедините электромагнитный клапан адсорбера отработавших газов (1) у воздуховода и отложите его в сторону.
4. Выверните винты (стрелки) и снимите воздуховод (2).
Бензиновые двигатели 2.4 и 3.0 л
1. Снимите вверх правую крышку двигателя (1) в двигательном отсеке.
2. Снимите вверх заднюю крышку двигателя в направлении стрелки.
3. Снимите вверх переднюю крышку двигателя в направлении стрелки на сопроводительной иллюстрации.
4. При необходимости, отсоедините и выньте боковую верхнюю крышку двигательного отсека.
Дизельный двигатель 1.9 л
1. Выньте указатель уровня масла из направляющей трубы.
2. Отсоедините крышки (стрелки на сопроводительной иллюстрации) и отверните лежащие под ними гайки.
3. Снимите вверх крышку двигателя иснимите затем демпфер шума, лежащий под ней.
4. Вставьте указатель уровня масла в направляющую трубу.
Дизельный двигатель 2.5 л
1. Выньте вверх крышку двигателя из держателей.
Установка
Установка выполняется в последовательности, обратной снятию.
Нижняя защита двигательного отсека
Снятие
Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
1. Поднимите и установите на подставки переднюю часть автомобиля.
2. Выверните винты (1). Чтобы установить переднюю панель в положение для проведения техобслуживания, необходимо вывернуть только три передних винта, обратитесь к Разделу Установка передней панели в положение для технического обслуживания и сопроводительной иллюстрации.
3. Выверните винты (2) и снимите переднюю крышку двигателя с днища.
4. В зависимости от двигателя выверните винты (3) и снимите заднюю крышку двигателя с днища.
Установка
1. Установка выполняется в последовательности. обратной снятию.
2. Опустите автомобиль на колёса.
Подрамник
Болты крепления подрамника.
