Общие сведения о 4-цилиндровом двигателе (Audi A4 B6)

1.6 л (ALZ): Двигатель рядный, с одним верхнерасположенным распредвалом (OHC). Распределительный вал расположен в головке цилиндров и приводится в движение зубчатым ремнём. Вал действует на гидравлические толкатели, расположенные вертикально, которые в свою очередь воздействуют на впускные и выпускные клапаны.

1.8 и 2.0 л (AVJ, BFB, ALT): Двигатель рядный, с двумя верхнерасположенными распредвалами (DOHC), имеет для каждого цилиндра три впускных и два выпускных клапана. Один распределительный вал приводит в движение впускные клапаны, другой выпускные. Распределительный вал выпускных клапанов приводится в движение от коленчатого вала через зубчатый ремень. Распределительные валы впускных и выпускных клапанов связаны друг с другом цепью.

2.0 л FSI (AWA): Двигатель рядный, с двумя верхнерасположенными распредвалами (DOHC), имеет для каждого цилиндра по два впускных и выпускных клапана.

Бензиновый 4-цилиндровый двигатель FSI 2.0 л

1 — Катушка зажигания
2 — Распределительный вал выпускных клапанов. На заднем конце расположен электродвигатель наклона распределительного вала
3 — Распределительный вал впускных клапанов. На переднем конце расположен ротор датчика Холла, а на заднем конце насос высокого давления для впрыска топлива. Привод осуществляется от распределительного вала выпускных клапанов через цепь
4 — Рычаг
5 — Инжектор
6 — Зубчатый ремень
7 — Масляный насос
8 — Электродвигатель наклона распределительного вала
9 — Блок управления дроссельной заслонкой
10 — Впускной трубопровод
11 — Аккумулятор вакуума
12 — Валик переключения впускного трубопровода
13 — Электродвигатель управления заслонкой впускного трубопровода
14 — Коленчатый вал

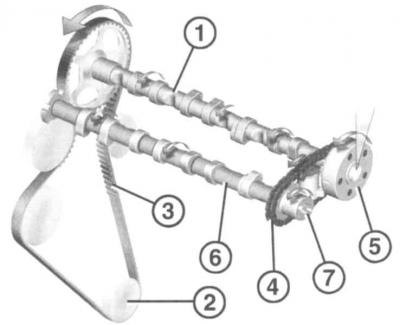

Один распределительный вал приводит в движение впускные клапаны, второй выпускные клапаны. Распределительный вал выпускных клапанов (1) приводится в движение от коленчатого вала (2) зубчатым ремнём (3). Распределительные валы впускных и выпускных клапанов связаны между собой цепью (4). Сзади на распределительном валу выпускных клапанов расположен поворотный двигатель (5), с помощью которого автоматически до 42° может смещаться угол установки распределительного вала выпускных клапанов. В задней части распределительного вала впускных клапанов (6) находится насос высокого давления системы непосредственного впрыска бензина. Он приводится в действие двойным кулачком (7) распределительного вала впускных клапанов.
