Зубчаторемённый привод ГРМ. Бензиновый двигатель 3.0 л ASN
- 1 — Винт*, 45 Нм
- 2 — Шайба
- 3 — Болт, 45 Нм
- 4 — Натяжной ролик
- 5 — Натяжной рычаг. Установите шайбу (6)
- 6 — Шайба натяжного рычага
- 7 — Зубчатый ремень
- 8 — Винт, 45 Нм
- 9 — Колесо зубчатого ремня, привод выпускных клапанов
- 10 — Колесо зубчатого ремня, привод впускных клапанов
- 11 — Винт*, 10 Нм
- 12 — Держатель направляющего ролика
- 13 — Винт*, 10 Нм
- 14 — Крышка зубчатого ремня, задняя правая
- 15 — Направляющий ролик
- 16 — Гайка, 10 Нм
- 17 — Винт, 10 Нм
- 18 — Насос охлаждающей жидкости
- 19 — Уплотнительная прокладка*
- 20 — Колесо зубчатого ремня, привод впускных клапанов
- 21 — Крышка зубчатого ремня, задняя левая
- 22 — Винт, 10 Нм
- 23 — Колесо зубчатого ремня, привод выпускных клапанов
- 24 — Болт, 100 Нм
- 25 — Уплотнительное кольцо*
- 26 — Крышка
- 27 — Стопорное кольцо
- 28 — Алмазная шайба*
- 29 — Ролик эксцентриковый
- 30 — Винт, 45 Нм
- 31 — Колесо зубчатого ремня, коленчатый вал
- 32 — Центральный болт*, 200 Нм + 180°. Дополнительно не смазывайте
- 33 — Устройство натяжения зубчатого ремня
- 34 — Винт, 10 Нм
*) Обязательно замените

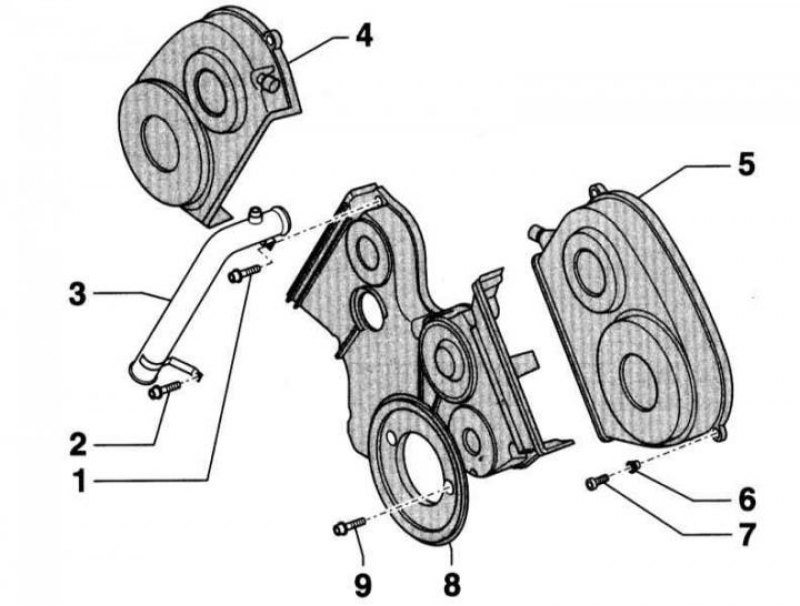

Крышки ремня привода ГРМ
- 1 — Винт, 10 Нм
- 2 — Винт, 10 Нм
- 3 — Труба охлаждающей жидкости, передняя. Для снятия крышки зубчатого ремня необходимо отвернуть только винты (1) и (2). Шланги охлаждающей жидкости отсоединять не следует
- 4 — Крышка зубчатого ремня, передняя правая
- 5 — Крышка зубчатого ремня передняя левая
- 6 — Втулка
- 7 — Винт, 6 Нм
- Самостопорящийся, обязательно замените.
- 8 — Крышка зубчатого ремня нижняя
- 9 — Винт, 10 Нм
