Детали установки капота

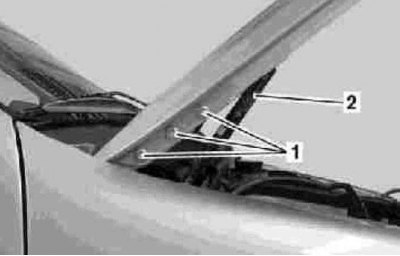

1. Детали установки капота показаны на сопр. иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Откройте капот и зафиксируйте его в вертикальном положении.
3. Пометьте положение петель на капоте.
4. Снимите газонаполненный упор (2) фиксации капота (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении), - позаботьтесь о фиксации капота в вертикальном положении (в случае необходимости воспользуйтесь помощью ассистента).
5. Выверните крепежные винты (1) и вдвоем с помощником снимите капот.
6. Установка производится в обратном порядке, крепежные винты после установки следует покрасить. В заключение произведите регулировку капота (см. ниже).
Регулировка
Регулировка капота: 1 - Винты; 2 - Капот; 3 - Петля; 4 - Винты; 5 - Верхняя секция замка капота; 6 - Упорный буфер; 7 - Контргайка; 8 - Гайки
1. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Откройте капот (2) и ослабьте петельные (3) винты (1).
3. Выровняйте капот относительно краев проема двигательного отсека и вновь затяните крепежные винты (1).
4. Отсоедините от капота (2) газонаполненный упор (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении) и опустите его в двигательный отсек.
5. Снимите крышку воздухозаборника (см. Раздел Снятие привода передних стеклоочистителей).
6. Снимите резиновые накладки петель капота, - накладки подлежат замене в обязательном порядке.
7. Обрежьте уплотнитель вокруг петли таким образом, чтобы обеспечить свободу хода последней, - уплотнители подлежат замене в обязательном порядке, при установке уплотнитель следует покрасить.
8. Отпустите петельные (3) гайки (8).
9. Отрегулируйте капот таким образом, чтобы он закрывался заподлицо с поверхностями крыльев, - с целью увеличения хода регулировки ослабьте крепление верхней секции замка капота (5).
10. Затяните крепежные гайки (8) и подсоедините к капоту газонаполненный упор (см. Раздел Снятие и установка газонаполненного упора фиксации капота в открытом положении).
11. Отпустите контргайки (7) отрегулируйте высоту посадки упорных буферов (6) таким образом, чтобы передний край закрытого капота, прижимаясь к ним не выступал над поверхностью крыльев.
12. Добившись требуемого результата, затяните контргайки (7).
13. Отпустите винты (4) крепления верхней секции замка капота (5) отрегулируйте зазор запирания.
Оригинал можно просмотреть на сайте AutoInstruction.ru
14. Выровняйте верхнюю секцию (5) относительно нижней и затяните крепежные винты (4).
15. Удостоверьтесь в надежности фиксации капота в закрытом положении.
16. Отпустите защелку и удостоверьтесь в надежности фиксации страховочного крюка на поперечной балке рамы.
17. Закройте капот.
