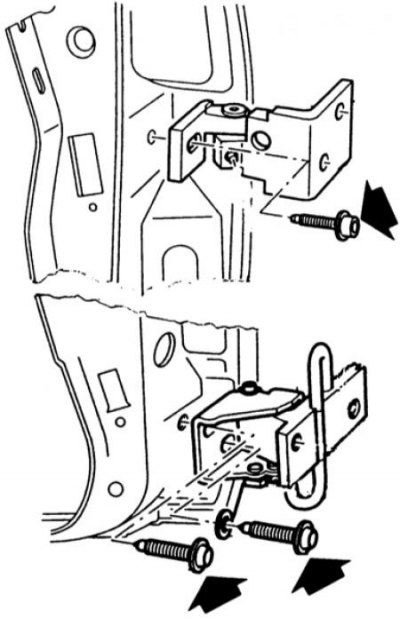

Двери привинчены к шарнирам в целом тремя болтами TORX (стрелки).
Установочные контрольные размеры «опоры монтажных узлов двери» (1). Внешний уплотнитель (3) должен прилегать по всей длине к передней дверной стойке и к декоративной планке (2) крыши. Расстояние между декоративной планкой крыши и нижним краем уплотнителя (3) должно составлять а = 18,3 мм. Стекло двери (4) должно погружаться в уплотнитель на в = 5 мм.

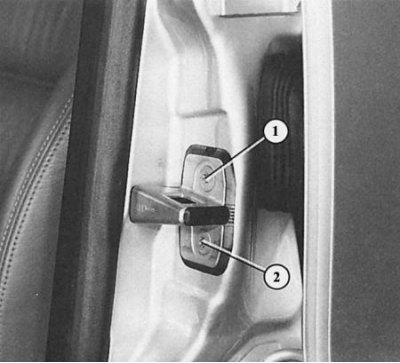

За счет ослабления болтов TORX (1 и 2) можно сдвинуть пластину замка для боковой регулировки сзади на двери.
В Audi традиционно ставятся двери, состоящие из двух частей. Внутренняя часть двери – «опора монтажных узлов двери» – прикреплена к внешней части двери – «основе двери» – четырьмя болтами. За счет этого при легком повреждении можно заменить внешнюю часть, не канителясь с демонтажем механизмов стеклоподъемников и деблокировки.
Уход за уплотнителем дверей
Внешние уплотнители, которые находятся в одной плоскости с дверями, в Audi A4 нуждаются в особом уходе, т.к. трещины в них вызывают не только неплотности, но и повышенное шумообразование во время движения. Лучшим средством ухода за уплотнителями является олений жир. У него есть приятный побочный эффект: зимой он не допускает примерзания уплотнителя к кузову, что избавляет от обременительного отогревания его феном.
Источник статьи доступен на сайте AutoInstruction.ru
Демонтаж двери
1. Для того чтобы отсоединить штекерные разъемы динамиков в двери, электропривода регулировки зеркала или стеклоподъемников, нужно снять ее облицовку так, как описано в этой главе. То же самое относится к проводам и шлангам центрального замка.
2. Выньте из зажимов сильфон между дверью и дверной стойкой и вытяните из двери отсоединенные провода.
3. Отвинтите в верхней петле один болт TORX, в нижней петле – два таких болта, снимите дверь. Петли остаются на кузове.
4. После установки отрегулируйте дверь (следующий раздел).
Совет: Дверь можно демонтировать вместе со всеми петлями. В этом случае нужно демонтировать облицовку передней дверной стойки и отсоединить расположенный под ней штекерный разъем. Только так можно добраться до завинченного изнутри болта нижней петли.
Правильная регулировка дверей
1. При регулировке дверей Audi A4 должен стоять горизонтально на земле всеми четырьмя колесами. В поднятом автомобиле кузов может немного изогнуться, поэтому юстировка дверей не будет правильной.
2. Регулировка осуществляется по следующим критериям:
3. Размеры щелей у переднего и заднего края двери должны быть следующими: крыло у передней двери 4 мм, передняя дверь у задней двери 5 мм, задняя дверь к боковой детали 3,5 мм. Установите двери правильно.
4. Контур кузова должен быть выдержан: продольный пеленг заключается в том, чтобы металлические края дверей не выделялись на контуре кузова ступенькой или чтобы дверь не была установлена слишком высоко или слишком глубоко.
5. Следует избегать шума ветра. Этого можно добиться путем правильной регулировки двери: для этого, прежде всего, нужно, чтобы рама окна со своей прокладкой плотно прилегала к проему двери. Это достигается путем регулировки «опоры монтажных узлов двери».
Подгонка двери
Здесь описывается регулировка передних дверей. К задним дверям, естественно, это тоже относится.
Последовательность: начинают с регулировки задней двери, если обе двери демонтированы. Если задняя дверь не демонтировалась и еще правильно отрегулирована, то можно начинать с передней двери.
1. Продольная регулировка для установки дверной щели: слегка ослабьте винты петли двери/двери так, чтобы дверь еще можно было сдвинуть.
2. Закройте дверь и выровняйте щель.
3. Осторожно откройте дверь и затяните винты шарниров.
4. Регулировка по высоте (контур): ослабьте, как уже говорилось, винты между петлей и дверью. Сдвиньте дверь вверх или вниз.
5. Снова затяните винты.
6. Боковая регулировка, передний край двери (шум ветра): не регулируется – в случае необходимости нужно изготовить промежуточные пластины из металла и вставить между дверью и петлей для того, чтобы выдвинуть дверь дальше наружу.
7. Боковая регулировка, задний край двери (шум ветра):
8. немного ослабьте пластину, в которую входит замок двери.
9. Закройте дверь и вдавите ее в проем в соответствии с внешним контуром.
10. Откройте дверь, затяните пластину замка.
11. Проверьте в салоне, равномерно ли прилегает дверь к своему резиновому уплотнителю.
12. Регулировка оконной рамы: если основа двери отрегулирована правильно, то теперь проверяется, чисто ли сидит в дверном проеме оконная рама. При этом внешний уплотнитель двери не должена высовываться над планкой крыши.
13. Если нужно отрегулировать, демонтируйте облицовку двери и ослабьте четыре крепежных винта «опоры монтажных узлов двери».
14. Закройте дверь.
15. Пусть ваш помощник прижмет раму снаружи в дверном проеме – лучше вдавить ее чуть дальше, т.к. резиновый уплотнитель двери оказывает противодавление.
16. Для того чтобы уплотнители прилегали плотно, одновременно с этим вы должны отжать раму вверх и вперед.
17. Если регулировка правильная, то можно завинтить изнутри оба верхних болта и задний нижний болты. Момент затяжки: 30 Нм.
18. Учтите дополнительно: установочный клин у нижнего болта впереди должен ставиться всегда. Перед затягиванием болта его нужно сдвинуть вверх так, чтобы его слегка заклинило.
19. Есть дополнительная возможность регулировки заднего края двери установочным клином: за счет более глубокой задвижки клина нижний край двери уходит внутрь, а верхний – наружу. Более сильное вытягивание клина вызывает противоположную реакцию.
