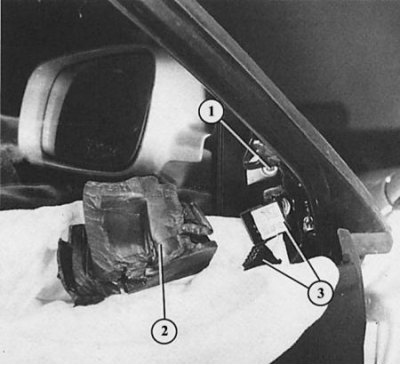

Демонтаж зеркала в сборе
- 1 - крепежный винт;
- 2 - фасонная деталь из пенопласта для шумоизоляции;
- 3 - многоштырьковый разъем.

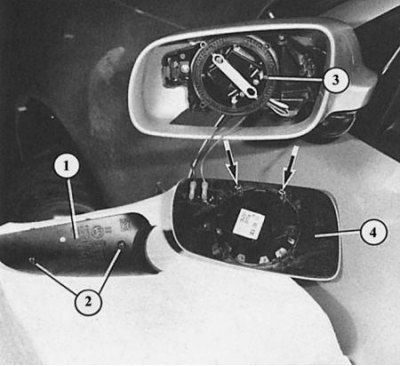

Демонтаж зеркального стекла (4)
- 1 - черная облицовка внизу под зеркалом;
- 2 - винты облицовки;
- 3 - серводвигатель.
Стрелками показаны фиксаторы на зеркальном стекле.

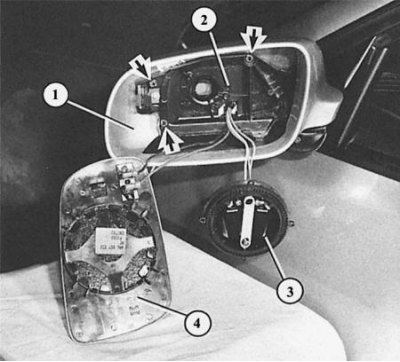

Демонтаж корпуса (1) зеркала
- 2 - кронштейн зеркала;
- 3 - серводвигатель;
- 4 - зеркальное стекло.
Стрелками показаны винты, которыми крепится корпус зеркала к кронштейну.
Замена зеркального стекла
Зеркальные стекла в зеркалах Audi А4 крепятся только пружинными зажимами. Демонтаж:
1. Ослабьте внизу на зеркале оба винта с крестообразными головками и снимите черную облицовку.
2. Сдвиньте при этом облицовку в сторону для того, чтобы вынуть фиксаторы.
3. Наденьте рабочие перчатки, если есть сколы.
4. Через отверстие внизу зеркала можно добраться до нескольких фиксаторов, которыми крепится зеркальное стекло к серводвигателю.
5. Доступные фиксаторы выньте из пазов отверткой – тогда можно полностью отжать стекло.
6. Отсоедините разъем обогрева зеркала.
7. При монтаже вставьте зеркальное стекло во фрикционные пружины на корпусе. Установите стекло на кольцо серводвигателя и прижмите так, чтобы оно вошло в фиксаторы.
8. Нажмите на середину стекла и снова наденьте перчатки.
Демонтаж корпуса зеркала
1. Демонтируйте зеркальное стекло.
2. Отвинтите серводвигатель и снимите.
3. Вывинтите три винта и снимите корпус с кронштейна вверх.
Демонтаж зеркала в сборе
1. Отожмите изнутри черную декоративную треугольную панель в треугольнике переднего бокового стекла.
2. Отсоедините многоштырьковый разъем.
3. Вывинтите крепежный винт ножки зеркала.
4. Снимите зеркало в сборе.
Совет: Информацию о функционировании и проверке регулировки зеркала с электроприводом вы найдете в главе Инструменты и приборы.
