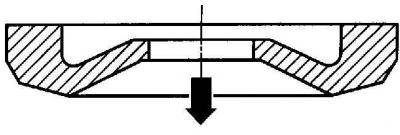

Термозащитное уплотнительное кольцо
Стрелка – к головке блока цилиндров.
Внимание: При проверке работы топливных форсунок никогда не подставляйте руки или любую часть тела под струю топлива, выходящую из форсунки. Топливо выходит из форсунки под высоким давлением и может проникать в тело через кожу. Рекомендуется поручить специалисту работу по проверке форсунок под давлением.
Для определения неисправной форсунки необходимо убедиться, что двигатель исправен и уровень компрессии одинаков во всех цилиндрах.
Запустите двигатель и прогрейте его до нормальной рабочей температуры.
Ослабьте гайку штуцера топливопровода на проверяемой форсунке. Отметьте, изменились ли обороты двигателя.
Источник доступен на веб-сайте Autoinstruction.ru
При исправной топливной форсунке будет наблюдаться явное уменьшение оборотов двигателя, сопровождающееся его неравномерной работой. Если проверяемая форсунка неисправна, изменение оборотов двигателя будет незначительно и пропадет, если присутствовал ранее, посторонний стук.
На наличие неисправной топливной форсунки указывают следующие отклонения в работе двигателя:
- пропуски в работе цилиндров;
- стук в одном или нескольких цилиндрах;
- перегрев двигателя;
- уменьшение мощности двигателя;
- из выхлопной трубы идет черный густой дым;
- увеличенный расход топлива;
- синий дым при запуске холодного двигателя.
Снятие
Внимание: При работе с топливными форсунками соблюдайте чистоту.
1. Очистите область около топливных форсунок и соединительных гаек топливопроводов.

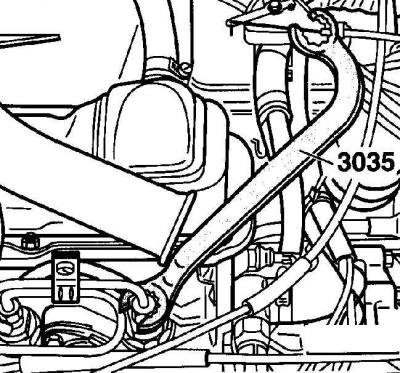

2. Отвинтите соединительные гайки и снимите топливопроводы высокого давления в комплекте.
3. Отвинтите держатели топливных форсунок и снимите топливные форсунки с двигателя.
4. Снимите термозащитное уплотнительное кольцо.
Установка
1. При установке топливных форсунок необходимо использовать новое термозащитное уплотнительное кольцо. Кольцо необходимо установить таким образом, чтобы конусная сторона была направлена вверх, см. рис. Термозащитное уплотнительное кольцо.
2. Установите топливные форсунки.
3. Установите держатель топливной форсунки, при этом соблюдайте правильность расположения кронштейна на опоре

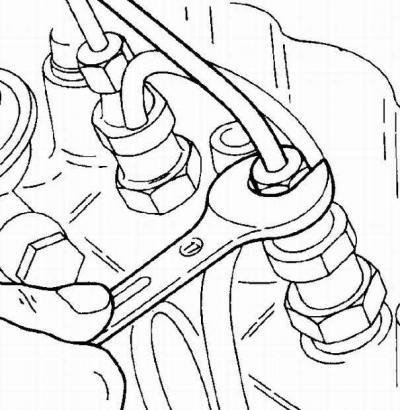

4. Установите топливопроводы высокого давления и привинтите соединительные гайки, затянув их моментом 25 Нм.
