Примечание. В силу малых размеров выводов кабельной части разъема контроллера при проверках через указанные выводы рекомендуется пользоваться переходной клеммной коробкой.
Выключить зажигание.

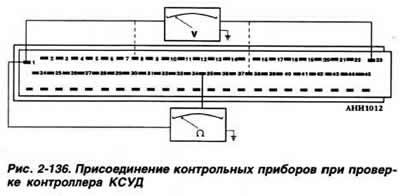

Разъединить разъем контроллера и присоединить к разъему переходную клеммную коробку. Включить зажигание, присоединить вольтметр к выводам «1» и «8» кабельной части разъема (рис. 2-136) и проверить по вольтметру напряжение, которое должно быть не менее 9,0 В. Присоединить вольтметр к выводам «1» и «23», затем к выводам «1» и «38» кабельной части разъема. В обоих случаях напряжение по вольтметру должно быть не ниже 11,0 В.
Выключить зажигание.
Присоединить омметр к выводу «1» кабельной части разъема и к «массе», затем к выводу «35» и к «массе». В обоих случаях сопротивление по омметру не должно превышать 1,5 Ом, что указывает на целостность цепи соединения контроллера с «массой».
