Примечание. В силу малых размеров выводов кабельной части разъема контроллера при проверках через указанные выводы рекомендуется пользоваться переходной клеммной коробкой.
Проверка напряжения сигнала датчика

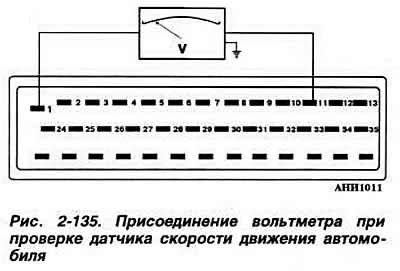

Выключить зажигание. Разъединить разъем контроллера и подсоединить к разъему переходную клеммную коробку, присоединить вольтметр к выводам «1» и «11» кабельной части разъема (рис. 2-135). вывесить левое переднее колесо автомобиля, включить зажигание и вращать левое переднее колесо. При этом величина напряжения по вольтметру должна изменяться в пределах 0-4,0 В.
Проверка напряжения питания датчика
Выключить зажигание. Разъединить разъем датчика скорости движения автомобиля. присоединить вольтметр к выводам «1» и «3» кабельной части разъема (рис. 2-134), включить зажигание и проверить по вольтметру напряжение, которое должно быть не ниже 9 В.
