Схемы электрооборудования автомобилей с двигателем «KR» (Volkswagen Passat 4 «B4»)

  • Главная
  • Фольксваген
  • Пассат
  • B4 (1993-1997)
  • Электрооборудование
  • Электрические схемы
  • Схемы электрооборудования автомобил…
0

Особенности схемы электрооборудования автомобилей с двигателем «KR»



Рис. 8-38. Генератор. стартер и система зажигания:



Схемы электрооборудования автомобилей с…
Открыть большую картинку в новой вкладке »

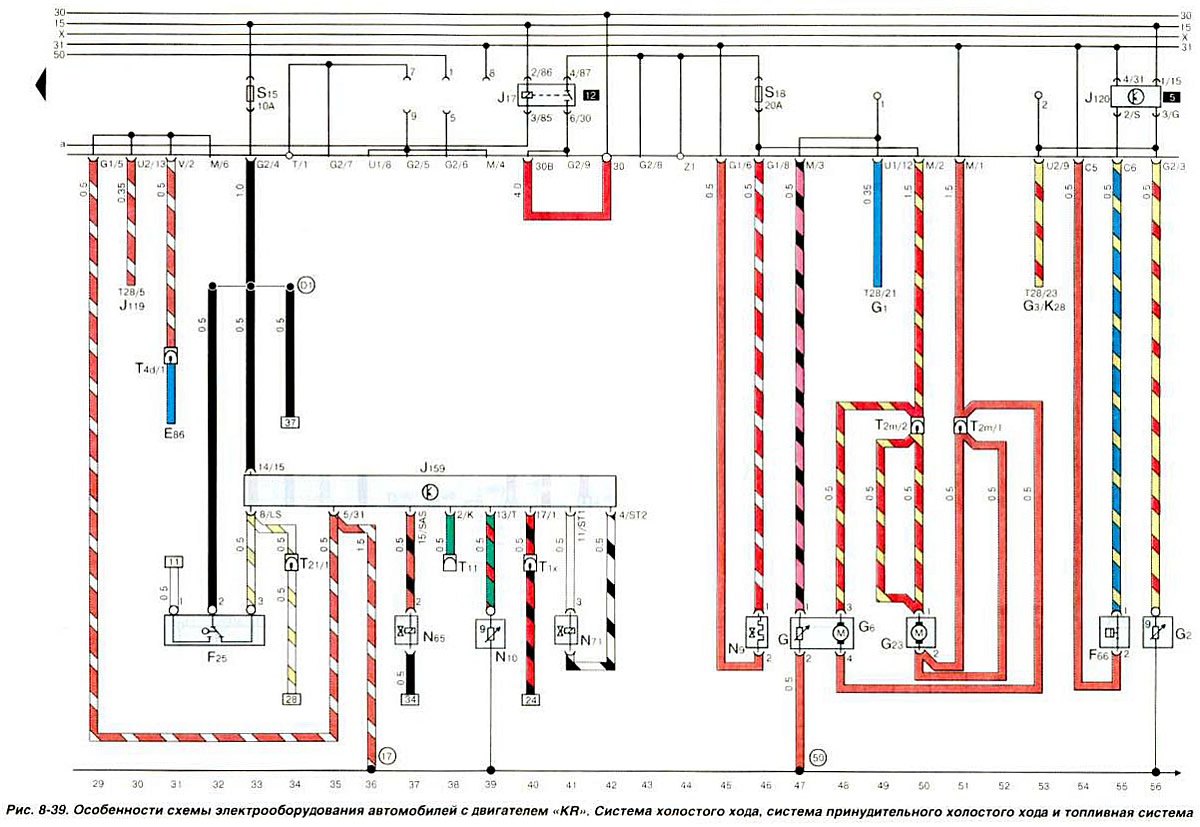

Рис. 8-39. Система холостого хода, система принудительного холостого хода и топливная система:



Схемы электрооборудования автомобилей с…
Открыть большую картинку в новой вкладке »


[Первоисточник расположен на портале: www.AutoInstruction.ru]
Статья проверена экспертом: Анатолий Стопариков
