Схемы электрооборудования с двигателем «RP» и системой впрыска «Mono-Jetromc» (Volkswagen Passat 4 «B4»)

0

Особенности схемы электрооборудования автомобилей с двигателем «RP» и системой впрыска топлива «Mono-Jetronic».

Рис. 8-35. Система впрыска и топливная система:

Схемы электрооборудования с двигателем «RP» и…

Открыть большую картинку в новой вкладке »

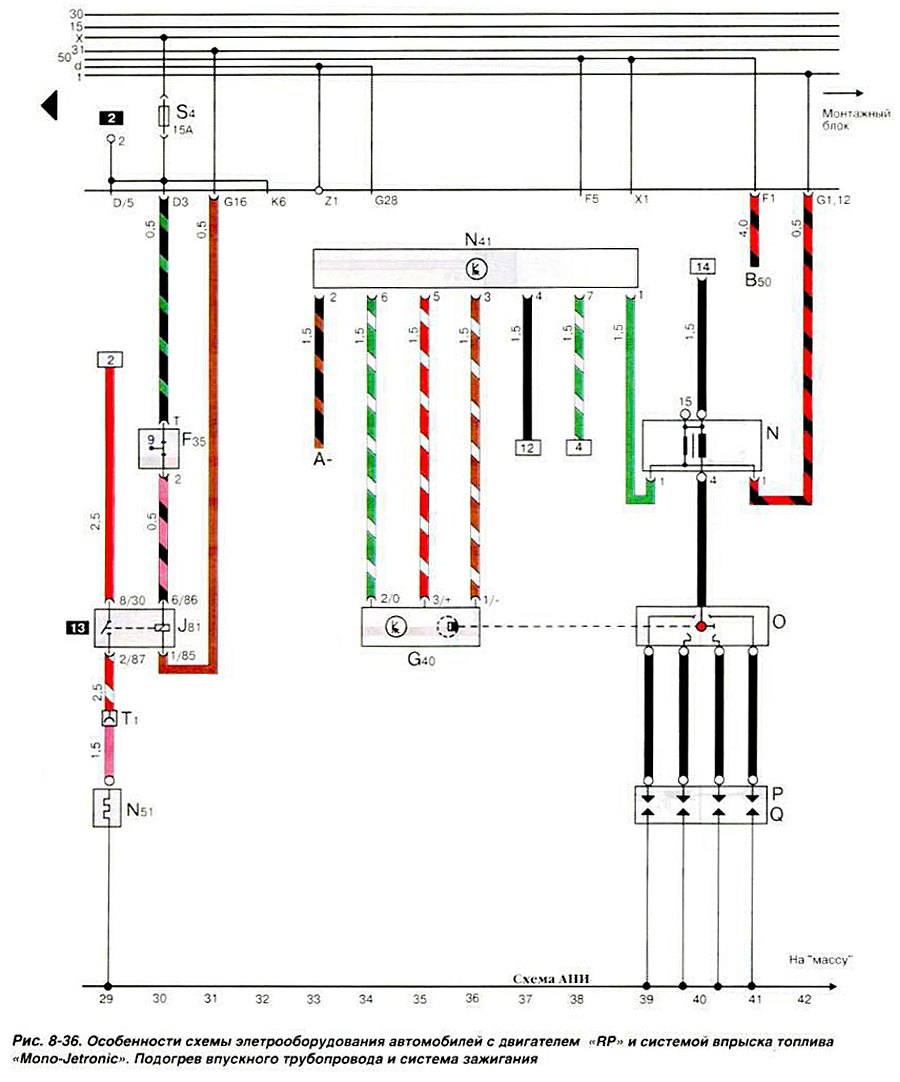

Рис. 8-36. Подогрев впускного трубопровода и система зажигания:

Схемы электрооборудования с двигателем «RP» и…

Открыть большую картинку в новой вкладке »

Статья проверена экспертом: Анатолий Стопариков
