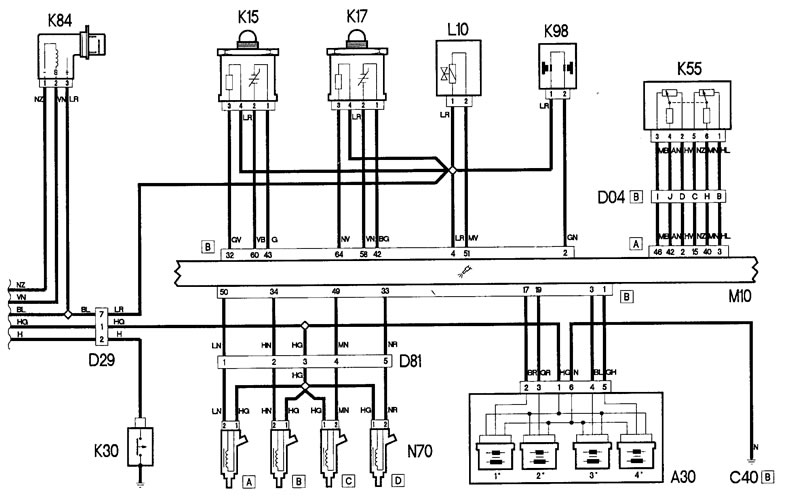

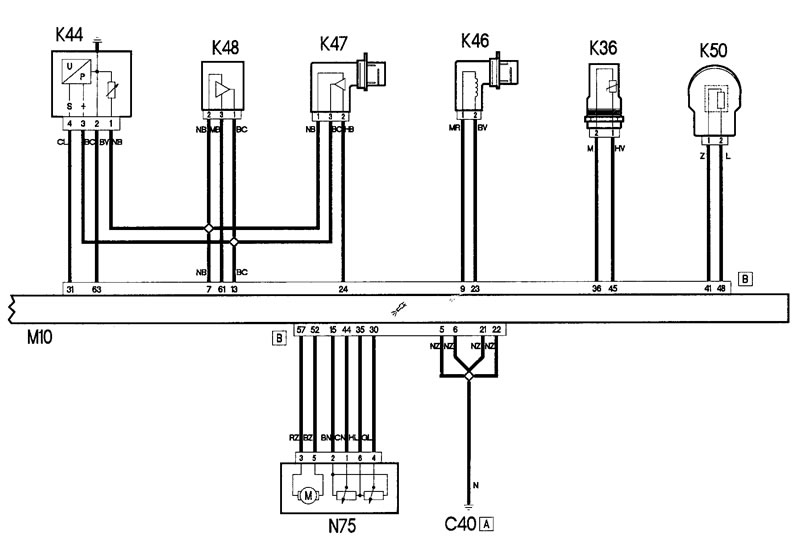

Система управления бензиновым двигателем 1,4. Система впрыска топлива и система зажигания

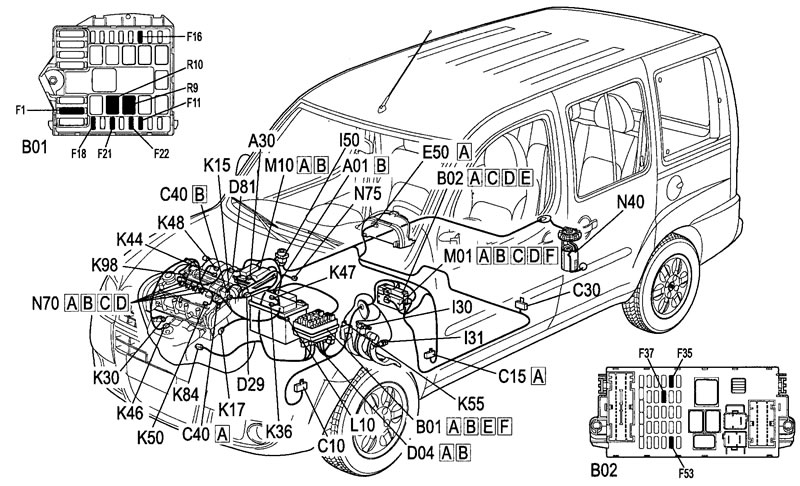

Расположение элементов приведенной схемы на автомобиле
