Принципиальная схема электрооборудования автомобилей «Orion» (Ford Escort Mk3)

Открыть большую картинку в новой вкладке »

---

1 - - - - - печатная схема на плате монтажного блока / — печатная схема на плате комбинации приборов; 2 — элементы I, II, III, IV и V объединены в одном корпусе /+ + + в зависимости от модели; 3 — реле элемента обогрева заднего стекла; 4 — центральный замок; 5 — выключатель стояночного тормоза; 6 — контрольная лампа зарядки; 6 а — электроподогрев биметаллической пружины пускового устройства; 7 — генератор; 8 — аккумуляторная батарея; 9 — плавкое соединение; 10 — стартер; 11 — датчик аварийного давления масла; 12 — габаритный свет; 13 — подсветка комбинации приборов; 14 — контрольная лампа габаритного света; 15 — подсветка прикуривателя; 16 — освещение вещевого ящика; 17 — подсветка ручек отопителя; 18 — подсветка выключателя зажигания; 19 — подсветка выключателя обогрева заднего стекла; 20 — лампы заднего противотуманного света; 21 — выключатель заднего противотуманного света; 22 — контрольная пампа; 23 — зад.; 24 — пр.; 25 — пер.; 26 — зад.; 27 — лев.; 28 — освещение номерного знака; 29 — место установки реле авт. КП; 30 — Стеклоподъемники; 31 — Катушка зажигания; 32 — Электромагнитный запорный клапан; 33 — Датчик-распределитель и коммутатор; 34 — контрольная лампа давления масла; 35 — контрольная лампа стояночного тормоза; 36 — указатель температуры охлаждающей жидкости; 37 — стабилизатор напряжения; 38 — указатель уровня топлива; 39 — датчик уровня топлива; 40 — датчик температуры охлаждающей жидкости; 41 — выключатель уровня тормозной жидкости; 42 — выключатель обогрева заднего стекла; 43 — ручка пускового устройства (JPA); 44 — элемент обогрева заднего стекла; 45 — переключатель указателей поворотов и аварийной сигнализации; 46 — лампы света заднего хода; 47 — выключатель света.заднего хода; 48 — выключатель зажигания; 49 — переключатель наружного освещения; 50 — переключатель дальний/ближний свет II; 51 — лев.; 52 — пр.; 53 — контрольная лампа дальнего света; 54 — лампы ближнего света; 55 — лампы дальнего света; 56 — реле зажигания при неработающем двигателе; 57 — выключатель вентилятора отопителя; 58 — электродвигатель вентилятора системы охлаждения; 59 — термовыключатель; 60 — вентилятор отопителя; 61 — стеклоочиститель; 62 — освещение багажника; 63 — часы; 64 — прикуриватель; 65 — освещение передних дверей; 66 — плафоны; 67 — дверные выключатели; 68 — реле-прерыватель стеклоочистителя; 69 — стеклоочиститель; 70 — переключатель стеклоочистителя; 71 — соединительная колодка контрольных ламп; 72 — освещения; 73 — износа тормозных накладок; 74 — выключатель стоп-сигнала; 75 — лампы стоп-сигнала; 76 — датчик уровня жидкости для омыва стекол; 77 — датчик уровня топлива; 78 — датчик уровня охлаждающей жидкости; 79 — указатели поворотов; 80 — датчик уровня масла; 81 — контрольные лампы; 82 — износа накладок; 83 — уровня топлива; 84 — уровня жидкости омыва; 85 — уровня топлива; 86 — уровня масла; 87 — реле-прерыватель указателей поворотов; 88 — звуковые сигналы; 89 — задн.; 90 — перед.; 91 — контрольная лампа; 92 и 94 — лев.; 93 и 95 — пр.

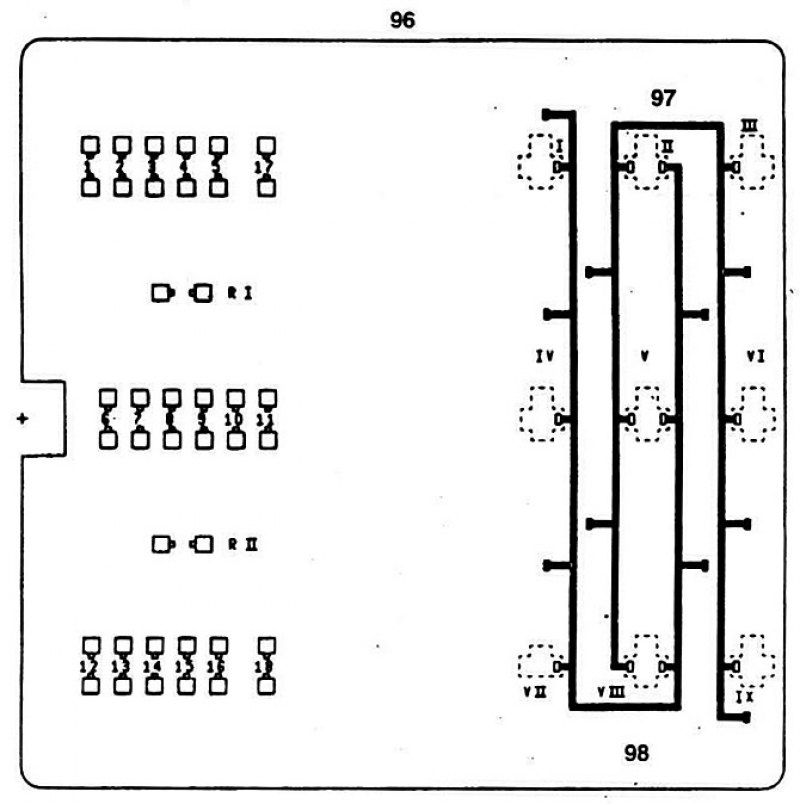

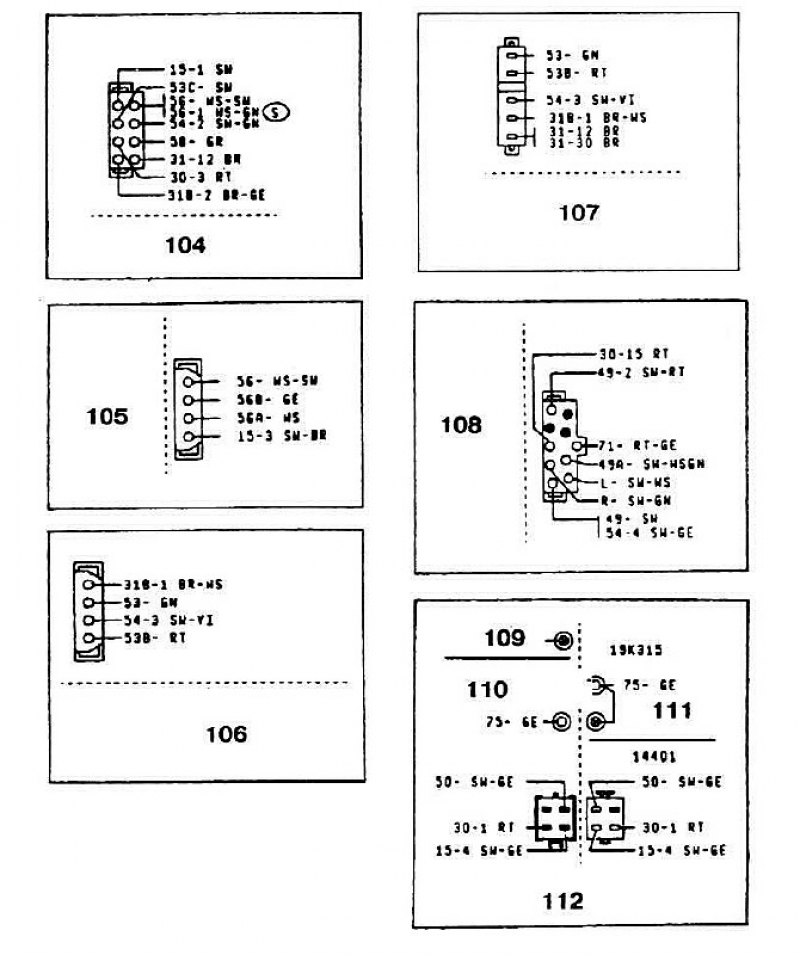

96 — монтажный блок; 97 — перемычка «+»; 98 — перемычка «-»; 104 — переключатель освещение/стеклоочистители; 105 — преключатель дальний/ближний свет; 106 — переключатель освещение/ стеклоочиститель; 107 — электродвигатель стеклоочистителя; 108 — реле-прерыватель указателей поворотов; 109 — радиомагнитола; 110 — вывод выключателя зажигания; 111 — обогрев сидений; 112 — на рулевой колонке; 113 — с левым рулем; 114 — с правым рулем; 115 — левый задний фонарь; 116 — правый задний фонарь
