Снятие
Отсоединить провод массы аккумулятора.
Установка коленчатого вала двигателя в положение, соответствующее ВМТ в момент зажигания для цилиндра 1.
Коробку передач переключить на нейтральную передачу и затянуть ручной тормоз.
За центральный болт крепления ременного шкива к коленчатому валу поворачивать коленчатый вал в направлении по часовой стрелке.
Внимание: В зависимости от модели автомобиля для поворачивании! вала двигателя может потребоваться более длинная торцовая головка, например, HAZET 880TZ-1S размером 3/8". Другие способы поворачивания коленчатого вала: включить 4-ю или 5-ю передачу b перемещать автомобиль, или автомобиль спереди поднять и при включенной передаче поворачивать переднее колесо.

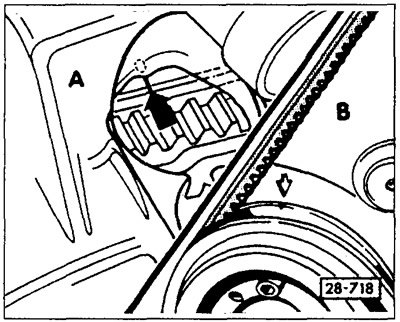

Поворачивать коленчатый вал до тех пор, пока впадина на ременном шкиве не совпадет со стрелкой на кожухе зубчатого ремня -В-. Одновременно в картере сцепления метка на маховике должна совпасть с установочной меткой -А-.

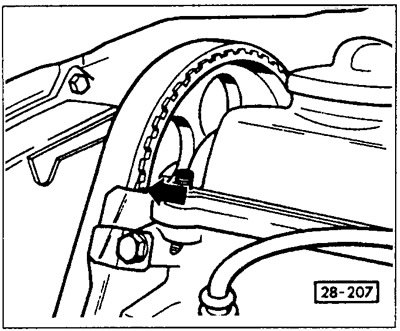

Проверить, совпадает ли метка на зубчатом колесе распределительного вала с верхним кантом крышки. При необходимости коленчатый вал повернуть на 1 оборот.
Снять у распределителя провода высокого напряжения или крышку, для чего с одной стороны отжать отверткой зажимную скобу.
Отсоединить шланг от вакуумного регулятора опережения зажигания.
(Статья перепечатана отсюда: www.Autoinstruction.ru)
Если имеется, удалить пластмассовый колпачок (стопор) с зажимного болта у основания распределителя зажигания. Колпачок при этом разрушается.
Вывернуть зажимный болту основания распределителя, снять прижимную пластину и вытащить распределитель зажигания.
Внимание: Регулировку двигателя при снятом распределителе не изменять.
Установка
Перед установкой проверить, находится ли вал двигателя в положении ВМТ для цилиндра 1. Это означает, что метки на ременном шкиве коленчатого вала и соответственно на маховике и зубчатом колесе распределительного вала должны одновременно совпадать.

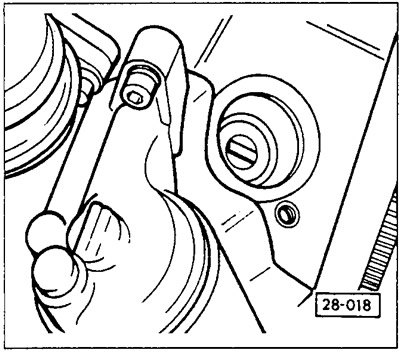

В отверстии распределителя зажигания поставить ведущую цапфу вала масляного насоса параллельно коленчатому валу (продольной оси двигателя).

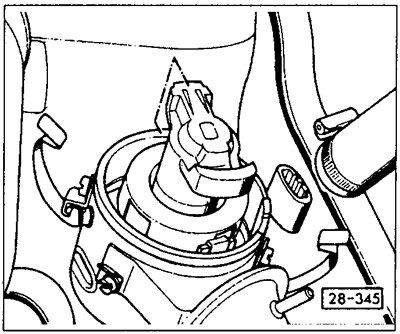

Бегунок распределителя поставить так, чтобы метка на язычке стояла против впадины на кромке корпуса распределителя. Для этого должен быть снят пылезащитный колпачок.
Распределитель зажигания вставить в этом положении и закрепить с помощью прижимной планки и болта. Не забыть поставить уплотнительное кольцо.
Бегунок распределителя снять, одеть пылезащитный колпачок и снова установить бегунок. Легким поворачиванием в разные стороны проверить, прочно ли бегунок установлен.
Крышку распределителя зажигания изнутри очистить и установить на место, см. ниже в этой главе.
Подсоединить шланг к вакуумному регулятору опережения зажигания.
Подсоединить провод массы к аккумулятору.
Отрегулировать опережение зажигания.
