Внимание: Проверка датчика Холла требуется лишь в случае, если отсутствует искра зажигания.
Системы TSZ-H, Digifant
Проверить коммутатор TSZ-H, атак-же штекер и провода к распределителю зажигания.
Отсоединить от клеммы 4 распределителя зажигания провод высокого напряжения и вспомогательным проводом соединить его с массой. Проследить за тем, чтобы вспомогательный провод имел такое же поперечное сечение, как и провод высокого напряжения.
Система TSZ-H: Вольтметр подключить к контактам 6 и 3 штекера, подсоединенного к коммутатору TSZ-H.
Система Digifant: Вольтметр подключить к контактам 6 и 4 штекера, подсоединенного к коммутатору TSZ-H.
Включить зажигание.
Повернуть от руки коленчатый вал двигателя в направлении его вращения (по часовой стрелке). При этом прибор попеременно должен показывать напряжение от 0 до 2В (не менее), в зависимости оттого, находится ли диафрагма непосредственно в зазоре датчика Холла или нет.
Если значение измеренного напряжения не соответствует предписанному значению, датчик Холла заменить.
Система VEZ

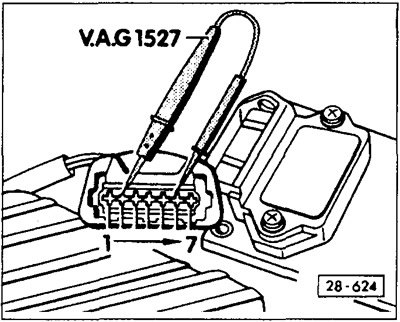

Отсоединить штекер от коммутатора TSZ-H, предварительно отжав проволочный зажим.
Контрольную пампу на полупроводниковых диодах подключить к контактам штекера 2 и 6.
(Оригинал опубликован на онлайн-портале: Autoinstruction)
Включить стартер. Если светодиод мигает, то датчик Холла в порядке.
В противном случае датчик Холла или коммутатор VEZ неисправен.
