Устройство
Электронная система зажигания включает датчик-распределитель зажигания с встроенным бесконтактным датчиком (генераторным датчиком импульсов), коммутатор и катушку зажигания высокой энергии.
Как и распределитель контактной системы зажигания датчик-распределитель электронной системы зажигания имеет центробежный и вакуумный регуляторы опережения зажигания. Бесконтактный датчик в сборе с опорной пластиной и зубчатым якорем имеет возможность поворачиваться в зависимости от разрежения, подводимого к вакуумному регулятору.
Коммутатор крепится к брызговику правого переднего крыла на алюминиевом основании, обеспечивающем его охлаждение.
Коммутатор преобразует импульсы, поступающие от бесконтактного датчика в управляющие сигналы. Коммутатор состоит из каскада формирования выходных сигналов бесконтактного датчика (выполнен в виде триггера), каскада регулирования момента зажигания, выходного каскада усиления, выполненного по схеме Дарлингтона и с временной задержкой.

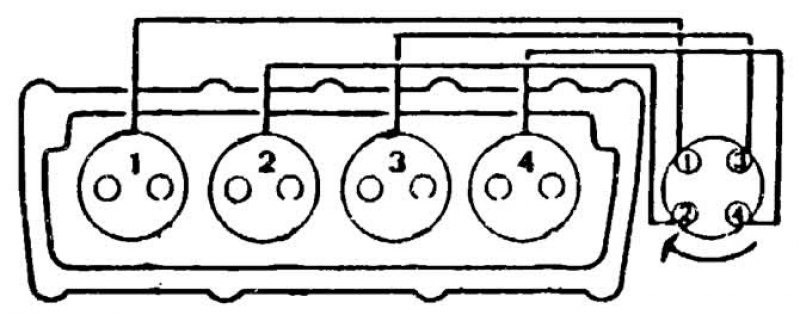

Схема соединения датчика-распределителя зажигания со свечами зажигания

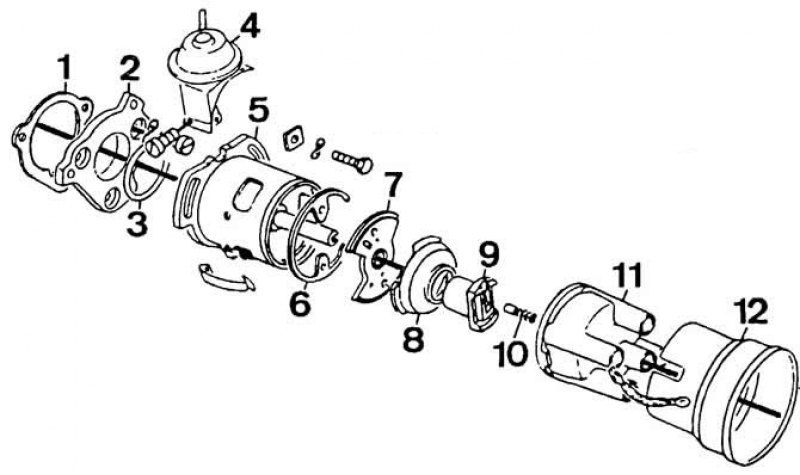

Детали датчика-распределителя зажигания: 1 - прокладка; 2 - фланец; 3 - уплотнительное кольцо; 4 - вакуумный регулятор; 5 - корпус; 6 - стопорные кольца; 7 - пластина; 8 - защитный экран; 9 - ротор; 10 - уголек; 11 - крышка датчика-распределителя; 12 - помехоподавительный кожух
Катушка зажигания, адаптированная к данной системе зажигания, установлена рядом с коммутатором.
