Система включает датчик-распределитель с встроенным генератором Холла, коммутатор и специальную катушку зажигания.

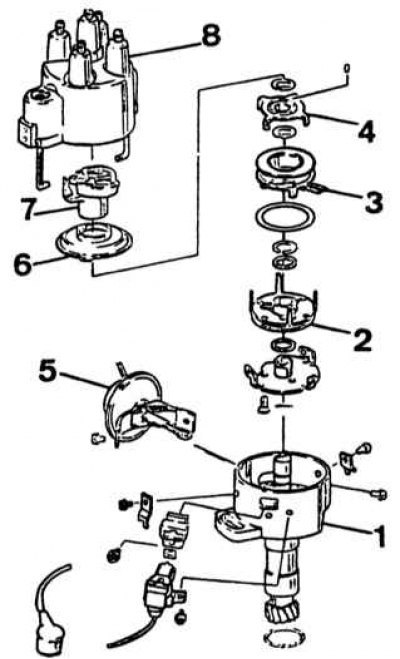

Детали датчика-распределителя системы зажигания двигателей М 102
1 - корпус; 2 - неподвижный экран с зубьями; 3 - индукционная катушка; 4 - подвижный экран с зубьями; 5 - вакуумный регулятор; 6 - защитный экран; 7 - ротор; 8 - крышка

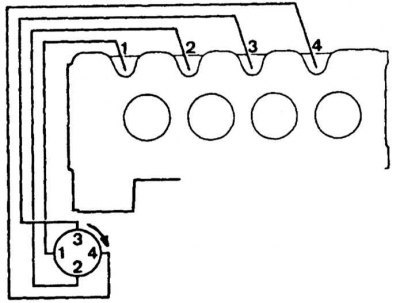

Схема присоединения пучка проводов зажигания

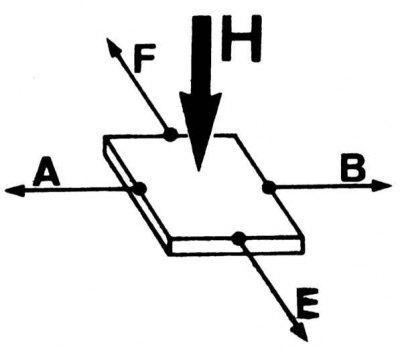

Принцип действия импульсного генератора Холла
По полупроводнику проходит управляющий ток, идущий от соединительных проводов «А» и «В». Когда магнитное поле «Н» пересекает плоскость, перпендикулярную полупроводнику, между электродами «Е» и «F» возникает разность потенциалов. Это явление обозначается как эффект Холла.
Генератор Холла встроен в датчик-распределитель. Он состоит из неподвижного (магнитного барьера) и подвижного (ротор) элементов.
Магнитный барьер состоит из установленного на экране постоянного магнита и датчика Холла или интегральной микросхемы Холла, размещенных напротив магнита на керамическом держателе.
Ротор состоит из четырех зубьев соответственно числу цилиндров двигателя. При вращении ротора зубья проходят через зазор между магнитом и датчиком Холла. Когда зуб оказывается в зазоре, магнитное поле отклоняется и в датчике прерывается эффект Холла. При его исчезновении запускающий транзистор становится токопроводящим и пропускает первичный ток в катушку зажигания. При выходе зуба из зазора вновь возникает магнитное поле и прохождение первичного тока прекращается, что порождает, как и в обычной катушке зажигания, ток высокого напряжения, идущего к свечам зажигания.
Ширина каждого зуба соответствует углу кулачка, т.е. данный угол остается неизменным и не нуждается в регулировке.
Как и обычный датчик-распределитель зажигания, электромагнитный датчик-распределитель включает центробежный и вакуумный регуляторы.
Не допускается замена ротора датчика-распределителя другим с иным сопротивлением.
