Снятие
1. Снимите ротор и пылезащитный экран.
2. Снимите вакуумный регулятор опережения зажигания.
3. Снимите скобку крепления 1 и осторожно по прямой линии выньте несущий диск.

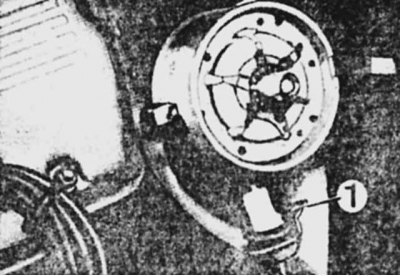

Внутренний вид датчика-распределителя
Источник расположен на сайте [Autoinstruction.ru]
4. Поверните ротор так, чтобы его зубцы совпадали с зубцами статора и измерьте зазор «А», который должен быть равен 0,35-0,70 мм.
5. Снимите стопорное кольцо 2.

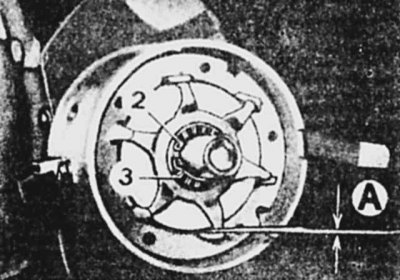

6. Снимите распорное кольцо 3.

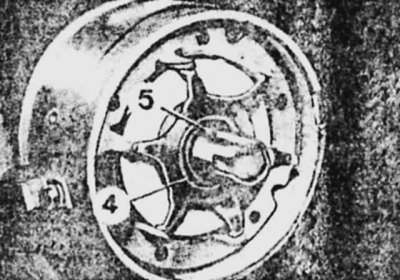

7. Осторожно выньте ротор 4 двумя отвертками, вставленными с противоположных сторон, предварительно вынув шпонку 5.
8. Снимите упорную шайбу
9. Выверните три винта крепления кронштейна бесконтактного датчика (показаны стрелками).

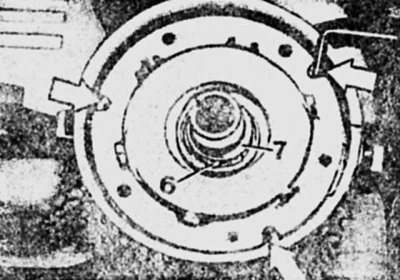

10. Снимите стопорное кольцо 6.
11. Отожмите скобки крепления и выньте кронштейн с бесконтактным датчиком.
12. Снимите бесконтактный датчик с кронштейна.
Установка

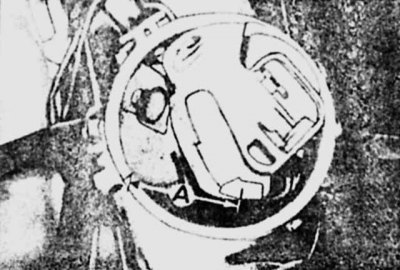

Установка нового бесконтактного датчика ведется в порядке, обратном снятию, с учетом следующего:
При установке датчика-распределителя выдержать размер «А» 3,5 см между меткой на корпусе и ротором.
1. Направьте зубья экрана датчика в сторону выреза на несущем диске.
2. При установке ротора совместите вырез его втулки с канавкой валика.
3. При установке вакуумного регулятора поверните статор влево.
